SVJETLOSNA KUPOLA F100W

NOVI STANDARD ZA RAVNE KROVOVE

Svjetlosna kupola F100W

Galerija

Prednosti na prvi pogled

Svjetlosna kupola F100W s geometrijski optimiziranim dizajnom

Energetska učinkovitost
  • Ispunjavanje svih zahtjeva važeće Direktive o energetskoj učinkovitosti zgrada (EnEV) i njemačkog Zakona o energiji zgrada iz 2020. (GEG)
  • Potpuno izolirani GFK nastavni vijenac s U-vrijednošću od 0,95 W/m²K
  • Savršen toplinski spoj (npr. toplinski izolirana osnovna prirubnica)
  • Dizajn potpuno bez toplinskih mostova za optimalne U-vrijednosti i smanjeni rizik od kondenzacije
  • Izvrsna procjena životnog ciklusa zahvaljujući sveobuhvatnoj  deklaraciji o utjecaju na okoliš (EPD) prema normama DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 i EN ISO 14025
Stabilnost
  • Veća stabilnost pod ekstremnim opterećenjima zahvaljujući geometrijski (W) optimiziranom dizajnu
  • Visoka otpornost na opterećenje vjetrom (≥ UL 1780) i opterećenje snijegom (≥ DL 3000) prema DIN EN 1873
  • Certificirana vodonepropusnost pri jakim kišama i olujama
  • Testirani indeks kiše (DRI) do 14,7 m²/s, tj. cca. 8 l kiše po minuti i m² u uraganu od 115 km/h
  • Certificirana otpornost na tuču prema VKF-ovim ispitnim propisima – do najviše klase otpornosti HW 5, ovisno o ostakljenju (opcionalno)
Sigurnost
  • Zaštita od pada tijekom ugradnje za određene vrste ostakljenja, vrijedi 1 godinu nakon proizvodnje za određene vrste ostakljenja
  • Preventivna zaštita od požara: Sukladnost s DIN 18234 za sprječavanje širenja požara na krovovima bez potrebe za dodatnim mjerama
  • Dostupno kao Smoke Lift F100 W koje ispunjava zahtjeve norme EN 12101-2 za jedinice za odvod dima i topline
Udobnost
  • Brza i jednostavna ugradnja zahvaljujući isporuci prethodno sastavljenog krovnog prozora
  • Sigurna i jednostavna ugradnja u različite vrste krovova i sustave brtvljenja krovova
  • Opcionalno: Aluminijski i čelični limovi za podizanje
  • Samočisteća geometrija

Novi standard za ravne krovove

Veća stabilnost. Veća sigurnost. Veća udobnost.

Sve češći ekstremni vremenski uvjeti postavljaju visoke zahtjeve pred krovne konstrukcije. LAMILUX svjetlosna kupola F100 W razvijena je kako bi odgovorila upravo na te izazove – s iznimnom stabilnošću, visokom razinom sigurnosti i jednostavnom ugradnjom.

Zahvaljujući inovativnom valovitom obliku kupole, osigurava znatno bolji prijenos opterećenja i veću krutost, bez povećanja mase. Rezultat su izvanredne performanse: povećana nosivost snijega do četiri puta, otpornost na orkanske udare vjetra do 115 km/h, snažne oborine i najviša klasa otpornosti na tuču (HW5).

Kombinacija dokazane LAMILUX kvalitete, dugotrajne pouzdanosti i optimizirane geometrije čini F100 W novim mjerilom za ravne krovove.

Varijante

Različite izvedbe prilagođene svakom projektu

Ostakljenja

Raspon ostakljenja kupole uzima u obzir individualne zahtjeve:

  • Unos dnevne svjetlosti kroz transparentnost i difuziju svjetlosti
  • Energetska učinkovitost/toplinska izolacija
  • Zaštita od sunca/zaštita od vrućine
  • Zvučna izolacija/zaštita od tuče
Materijali za ostakljenje

Prednosti postižemo odabirom materijala za ostakljenje prema primjeni:

  • Plastika ojačana staklenim vlaknima
  • Kompozitni
  • Kompozit otporan na udarce
  • Krovni prozor F100 W dostupan je i kao čvrsti izolirani poklopac.

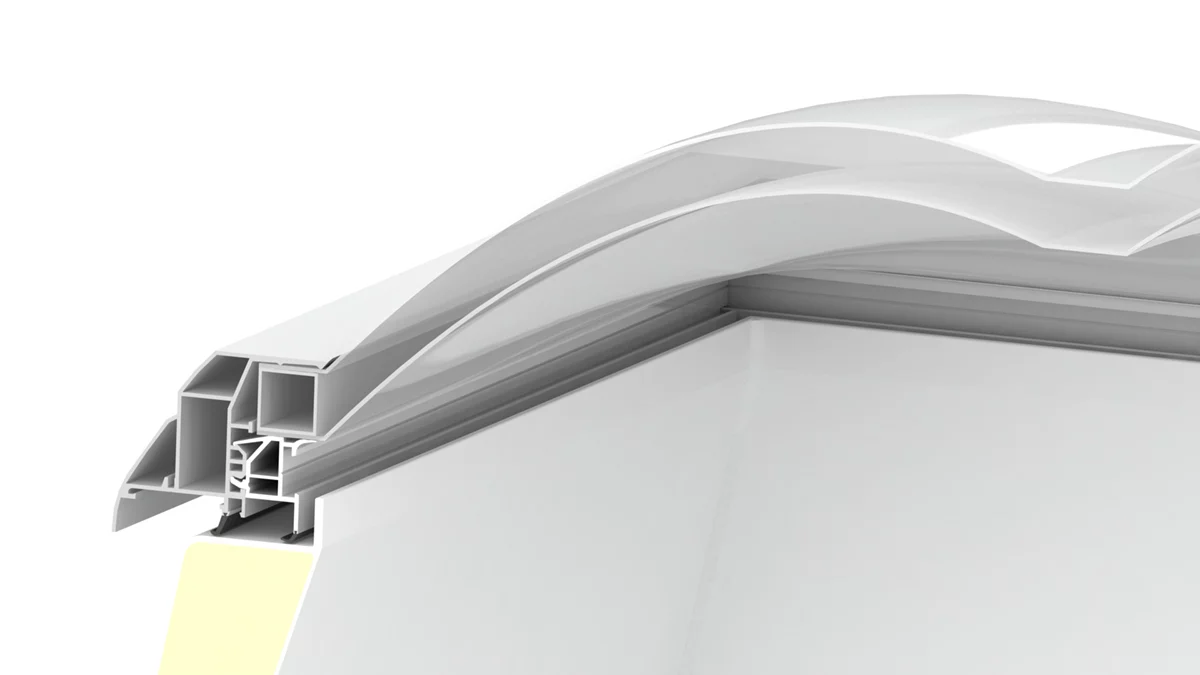

Vrste ostakljenja

Dvoslojno
  • Ut-vrijednost: cca. 2,6 – 2,7 W/(m²K)
  • Prijenos energije: 37 – 86 %*
  • Prozirnost: 42 – 86 %*

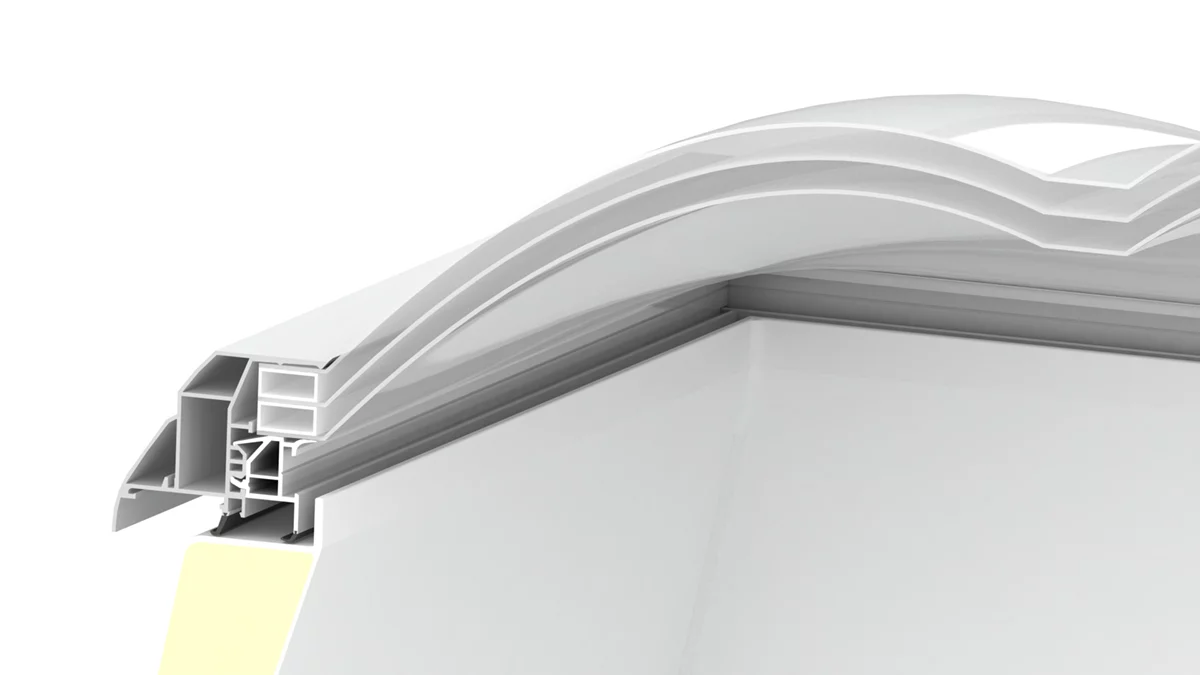

Troslojno
  • Ug=vrijednost cca. 1,8 – 2,0 W/(m²K)
  • Prijenos energije: 31 – 80 %
  • Prozirnost: 41 – 80 %

Četveroslojno
  • Ug=vrijednost cca. 1,5 – 1,6 W/(m²K)
  • Prijenos energije: 32 – 75 %
  • Prozirnost: 42 – 75 %

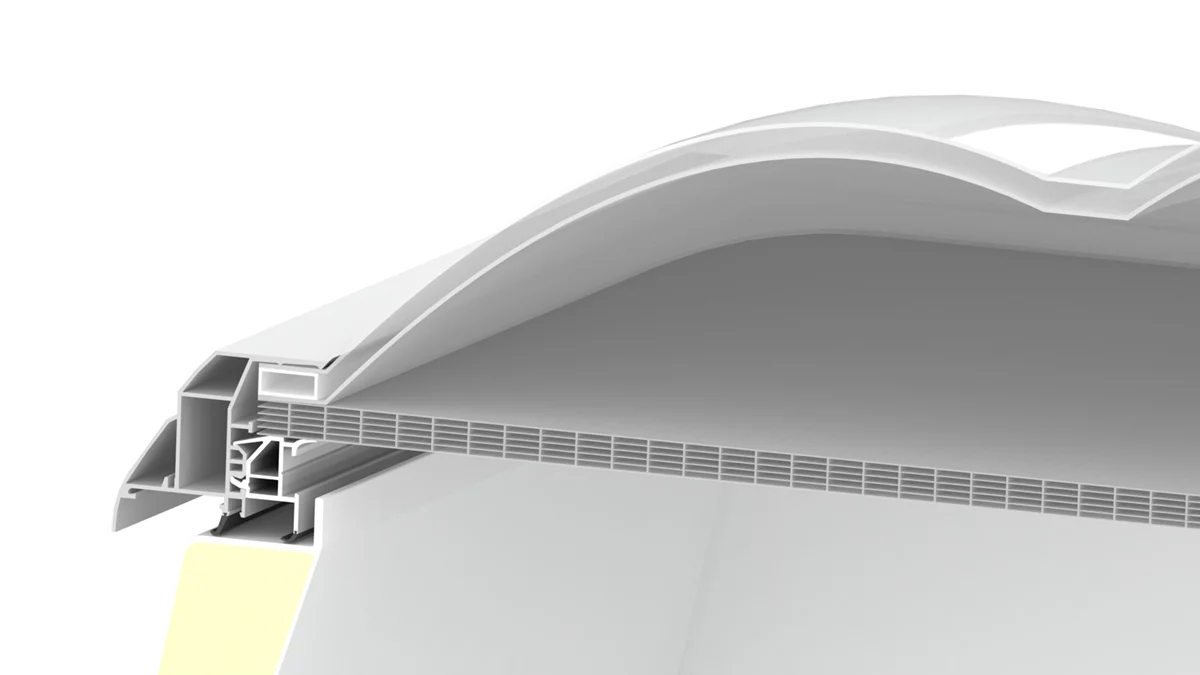

Dvoslojno + polikarbonatna ploča
  • Ut vrijednost: cca. 1,3 W/(m²K)
  • Prijenos energije: 31 – 54 %
  • Prozirnost: 18 – 49 %

Različite veličine LAMILUX-a

Svijetli otvor, građevinski otvor i visina nastavnog vijenca

Preko 50 dimenzija: dostupno u fiksnim, ventiliranim i SHEV verzijama.

1 – Svijetli unutarnji otvor = veličina narudžbe – 18 cm
2 – Građevinski otvor = dimenzije za narudžbu
3 – Visine nastavnog vijenca: 15, 30,  40, 50 i 70 cm
4 – Širina podnožja: 16 cm

Dostupne dimenzije

Svjetlosna kupola F100W

Dimenzija (cm) Svjetlosna površina (m²) Broj valova
50 × 100 0,26 3
50 × 150 0,42 5
60 × 60 0,18 2
60 × 90 0,30 3
60 × 120 0,43 4
70 × 135 0,61 4
80 × 80 0,38 2
80 × 150 0,82 5
90 × 90 0,52 3
90 × 120 0,73 4
90 × 145 0,91 5
100 × 100 0,67 3
100 × 150 1,08 5
100 × 200 1,49 7
100 × 240 1,82 8
100 × 250 1,90 8
100 × 300 2,31 10
120 × 120 1,04 4
120 × 150 1,35 5
120 × 180 1,65 6
120 × 240 2,26 8
120 × 250 2,37 8
120 × 270 2,57 9
Dimenzija (cm) Svjetlosna površina (m²) Broj valova
120 × 300 2,88 10
125 × 125 1,14 4
125 × 250 2,48 8
135 × 230 2,48 7
140 × 140 1,49 4
150 × 150 1,74 5
150 × 180 2,14 6
150 × 200 2,40 7
150 × 210 2,53 7
150 × 240 2,93 8
150 × 250 3,06 8
150 × 270 3,33 9
150 × 300 3,72 10
180 × 180 2,62 6
180 × 210 3,11 7
180 × 240 3,60 8
180 × 250 3,76 8
180 × 270 4,08 9
180 × 300 4,57 10
200 × 200 3,31 7
200 × 250 4,22 8
200 × 300 5,13 10

Nastavni vijenci

Savršeno rješenje za širok raspon vrsta krovova

LAMILUX GFK nastavni vijenci

Standardna izolacija

Nastavni vijenac čini osnovu konstrukcije svjetlosne kupole. Omogućuje optimalnu toplinsku vezu s konstrukcijom objekta te time daje ključan doprinos ukupnim toplinsko-izolacijskim svojstvima sustava. Lamilux vlastitom proizvodnjom GFK nastavnih vijenaca, osigurava najvišu razinu kvalitete i širok raspon prilagođenih rješenja izravno iz proizvodnje.

Naši GFK nastavni vijenci mogu se izraditi u iznimno velikom broju varijanti, kako u pogledu dimenzija otvora u krovu (građevinski otvor), tako i visine. Uz to, nude brojne mogućnosti individualne prilagodbe priključaka na krov, u skladu sa zahtjevima konkretnog projekta.



Poboljšana izolacija

Najvažniji detalji na prvi pogled:

  • Potpuno toplinski izolirani nastavni vijenac izrađen od kompozita ojačanog staklenim vlaknima, opcionalno dostupan s toplinski izoliranom osnovnom prirubnicom
  • Dostupne visine: 15 cm, 30 cm, 40 cm, 50 cm, 70 cm*
  • Dostupno u 50 različitih veličina
  • U dvije različite debljine izolacije
  • Besprijekoran izgled
  • Sigurnost u slučaju požara zbog usklađenosti s DIN 18234 bez dodatnih mjera

* dostupno samo u određenim veličinama.

Metalni nastavni vijenci

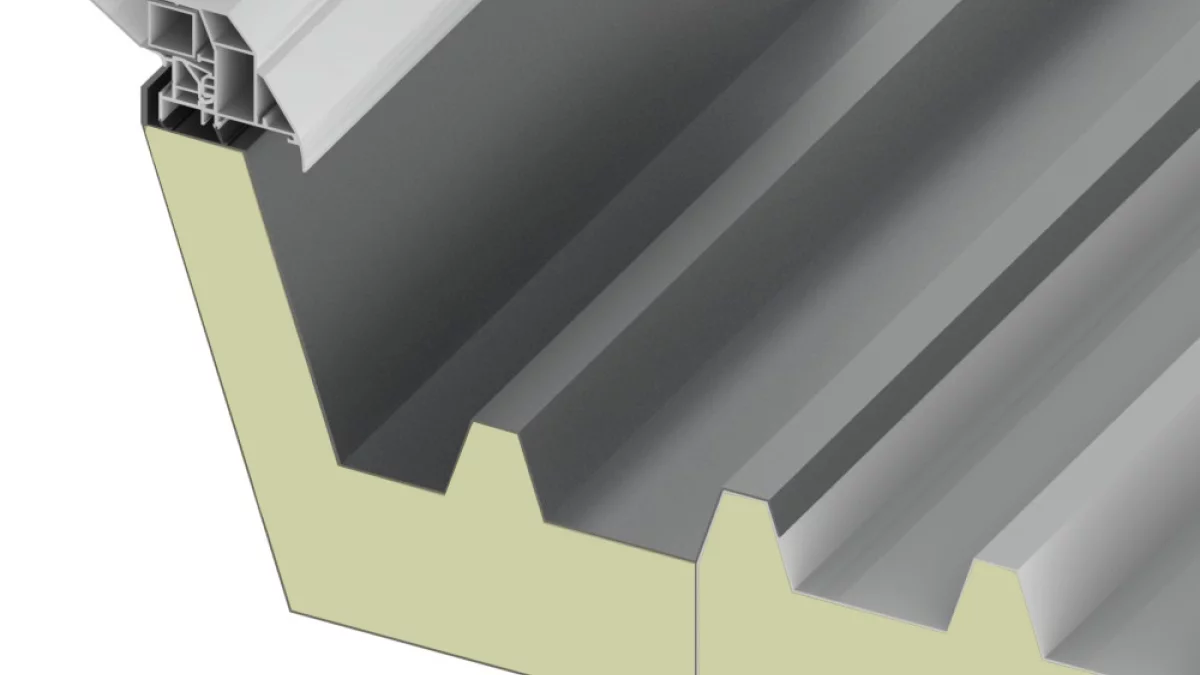

Nastavni vijenac od aluminijskog lima
  • Za profilirane krovove

  • Bazna prirubnica u ravnoj ili profiliranoj izvedbi
    (dostupna i s toplinskom izolacijom na donjoj strani – vidi sliku)

  • Prikladno isključivo za objekte s niskim zahtjevima toplinske izolacije

  • Visina: 30 cm

  • Poluobrađeni ili RAL premaz

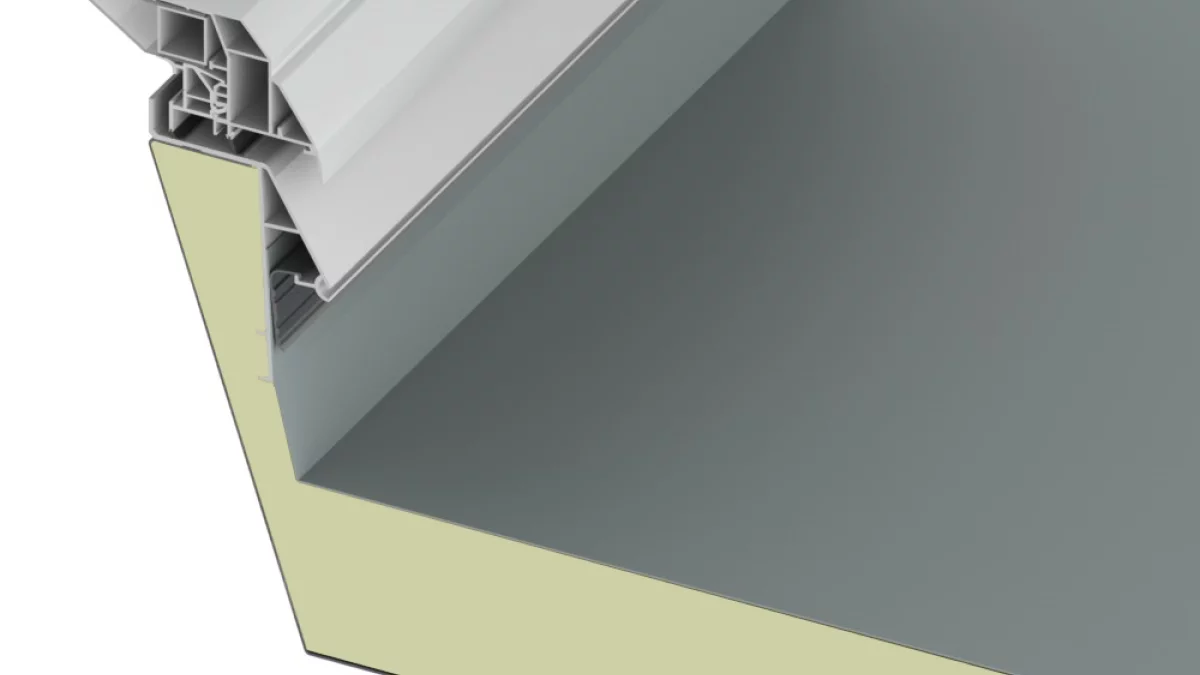

Nastavni vijenac od čeličnog lima

  • PVC završni oblik za smanjenje toplinskih mostova

  • Opcionalno dostupno s tlačno otpornom toplinskom izolacijom ili bez nje (razred građevinskog materijala A1)

  • Visina: 40, 50 ili 60 cm

  • Završna obrada: plastificiran u boji RAL 9016

  • Čelični lim – Građevinskog materijala klase A1

Tehnologija spajanja korištena u LAMILUX nastavnim vijencima

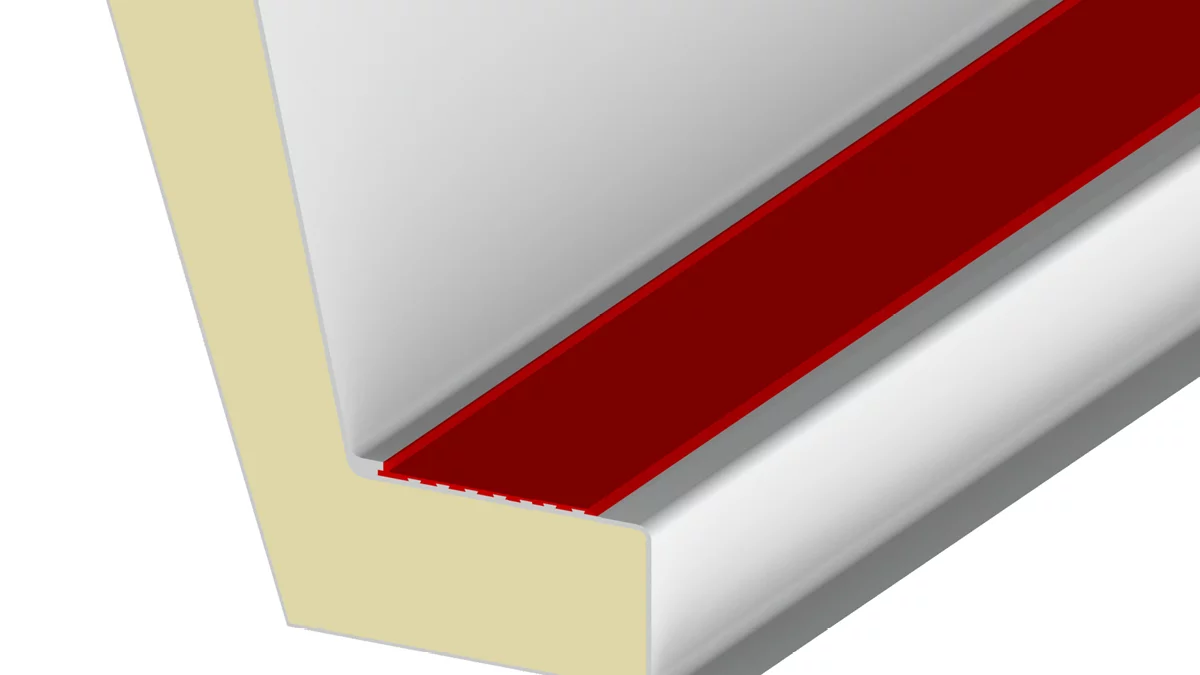

LAMILUX spojna letva od tvrdog PVC-a

Spojna letva od tvrdog PVC-a tvornički je laminirana na baznu prirubnicu i zavareno zabrtvljena u kutovima. Krovne membrane od visokopolimernog PVC-a i VAE-a mogu se izravno i jednostavno zavarivati na baznu prirubnicu postupkom zavarivanja vrućim zrakom ili ekspanzijskim zrakom.
Prikazana ilustracija prikazuje toplinski izoliranu baznu prirubnicu; spojna letva od tvrdog PVC-a opcionalno je dostupna i bez toplinski izolirane bazne prirubnice.

LAMILUX spojni set

Sastoji se od gotovih steznih profila, uključujući zakovice za pričvršćivanje otporne na prskanje vodom.
Namijenjen je mehaničkom pričvršćivanju uzdignutih brtvenih slojeva na nastavni vijenac (primjenom folije ili bitumena).

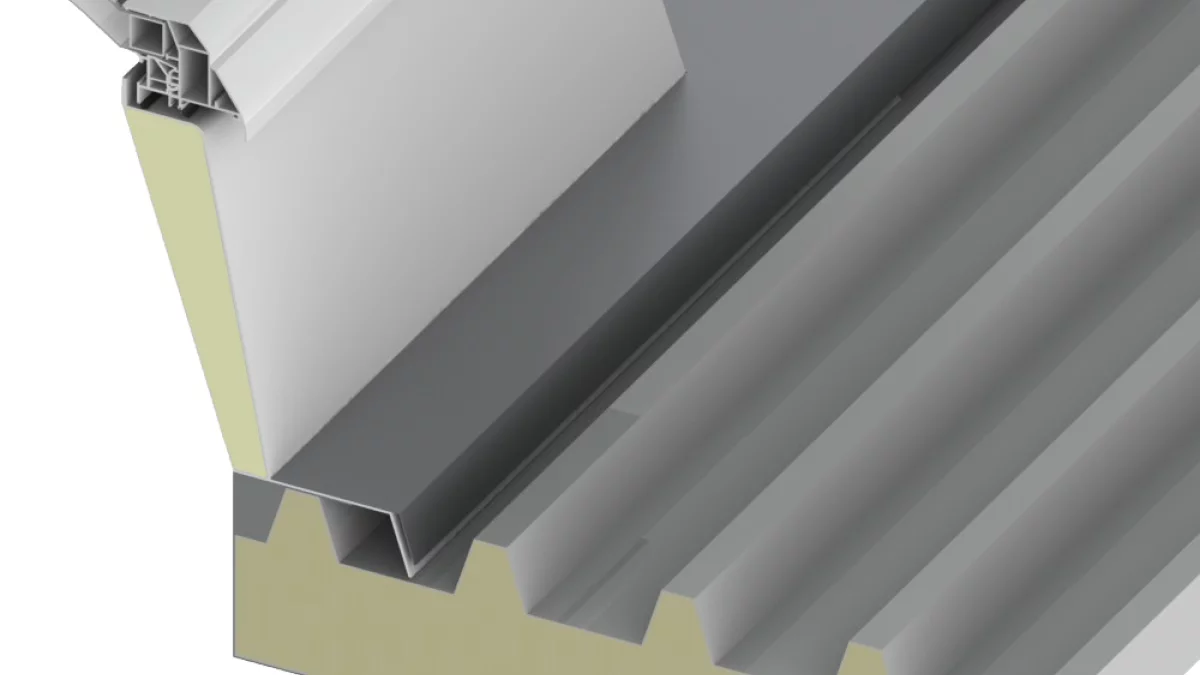

Zakošena bazna prirubnica

Za konstrukcijsko pričvršćenje na profilirane krovove dostupna je varijanta GRP nastavnog vijenca s obostrano zakošenom baznom prirubnicom.
Za dodatne zahtjeve, primjerice nastavne vijence izvedene na gradilištu, dostupna je i izvedba s četverostrano zakošenom baznom prirubnicom.



LAMILUX zaštita

Za veću sigurnost na vašem ravnom krovu

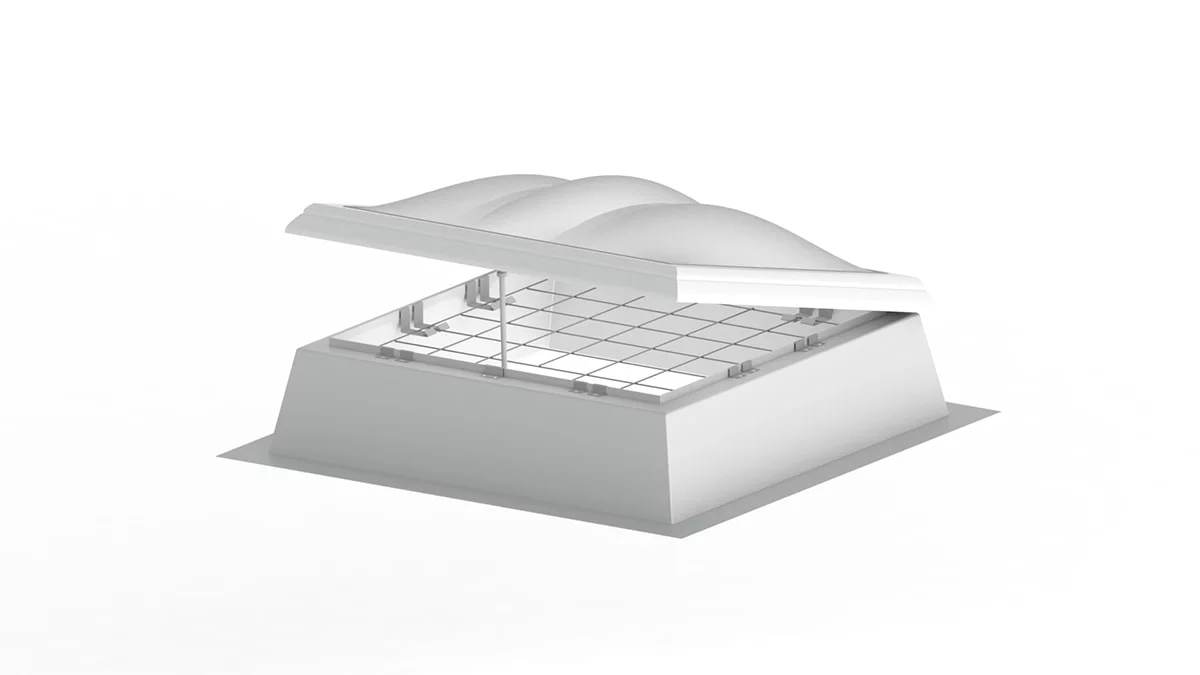

Točkasto zavarena zaštitna rešetka protiv propadanja (DSG)

  • Ispitivanje i odobrenje prema GS-BAU-18

  • Potpuno tvornički prethodno montirana na nastavni vijenac

  • Ispitana i certificirana na 600 J (DSG1400) i 1200 J (DSG2000)

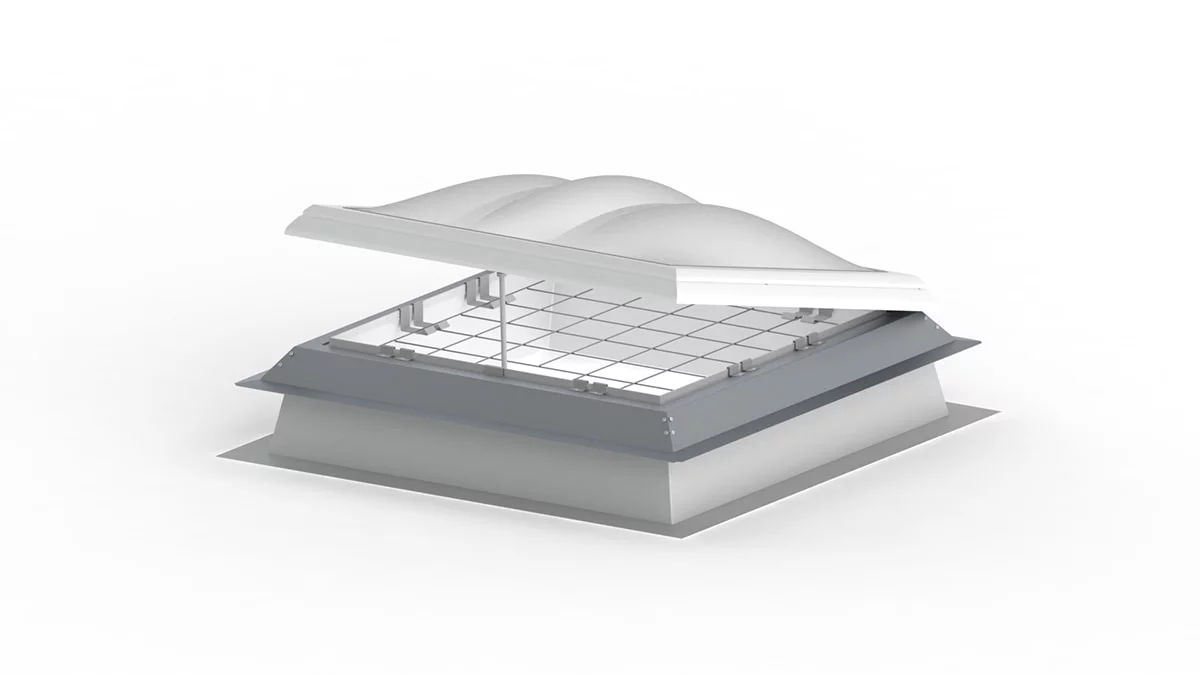

Naknadno ugradiva točkasto zavarena zaštitna rešetka protiv propadanja (DSG)
  • Ispitivanje i odobrenje prema GS-BAU-18

  • Mogućnost naknadne ugradnje na gotovo sve LAMILUX nastavne vijence

  • Ispitana i certificirana na 600 J

Laserski izrezana zaštitna rešetka protiv pada (LA 100)
  • Ispitivanje i odobrenje prema GS-BAU-18
  • Izrađeno od pocinčanog čeličnog lima
  • Testirano i certificirano sa 600 J

Sigurnosna mreža
  • Ispitivanje i odobrenje prema GS-BAU-18
  • Vizualno diskretna montaža između ostakljenja kupole
  • Testirano i certificirano sa 600 J

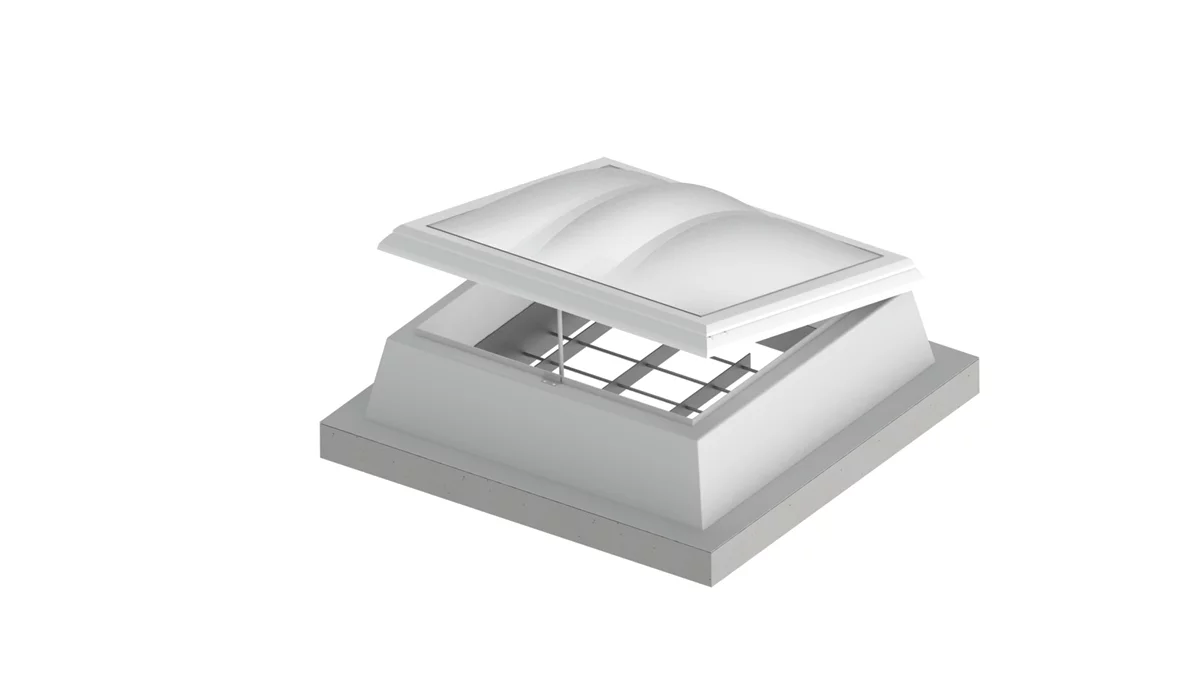

Rešetka za zaštitu od provale
  • Ispitivanje i odobrenje prema GS-BAU-18
  • Otpornost na provalu u skladu s ENV 1627
  • Testirano i certificirano sa 600 J

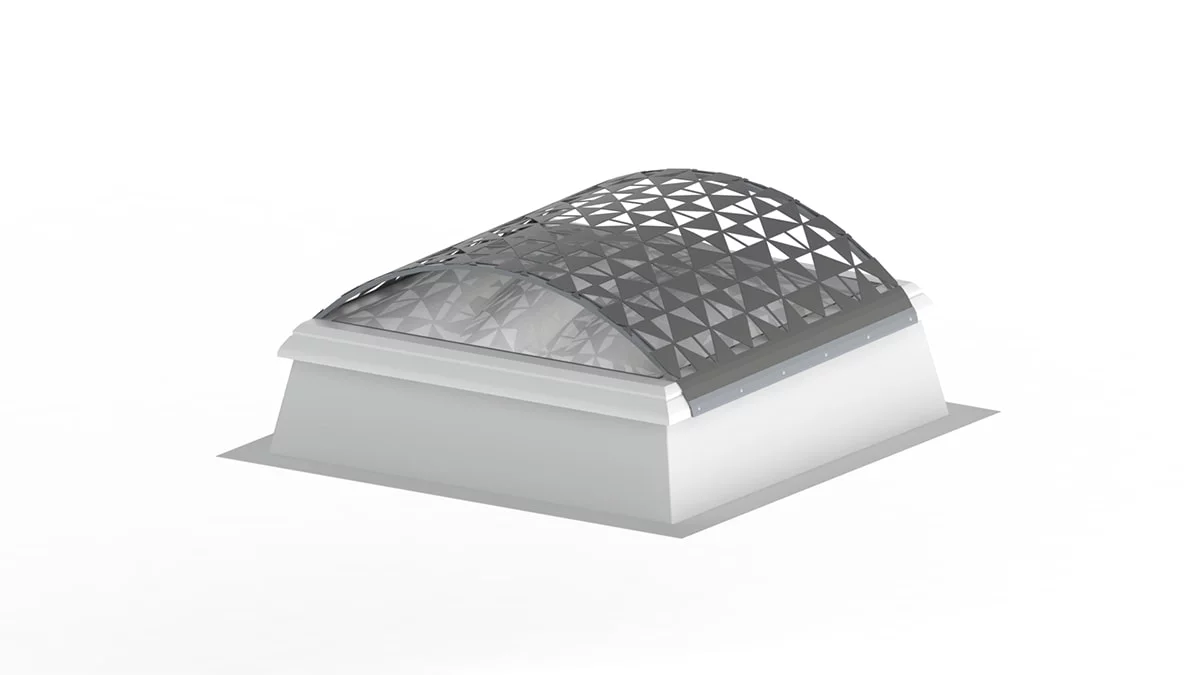

Zaštita od sunca s efektom listopadnog drveća
  • Metalna mreža s atraktivnim efektom listopadnog drveća pruža dodatnu zaštitu od tuče
  • Testirano i certificirano s 1200 J

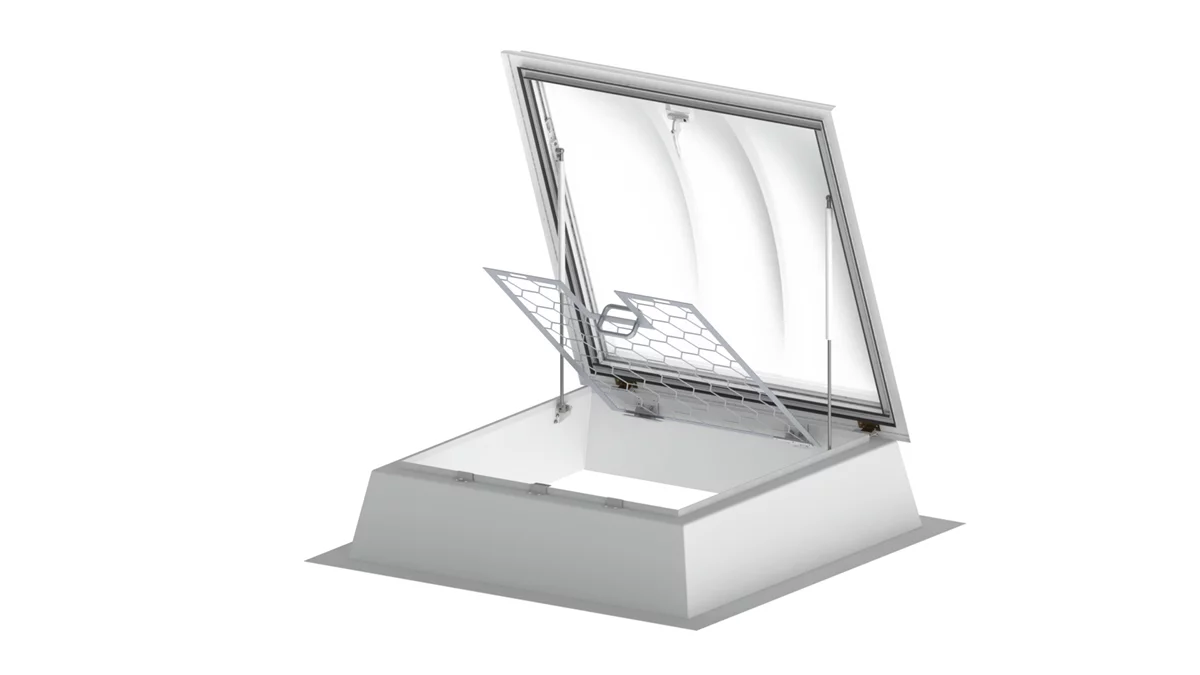

Otvoriva zaštitna rešetka za izlaz na ravni krov

  • Zakretna rešetka za zaštitu od propadanja za svjetlosne kupole s funkcijom izlaza na krov

  • Pruža zaštitu od propadanja isključivo u zatvorenom položaju

  • Ispitana i certificirana na 1200 J

Varijante otvaranja svjetlosnih kupola

Za osiguranje svježeg zraka i sigurnosti u vašoj zgradi

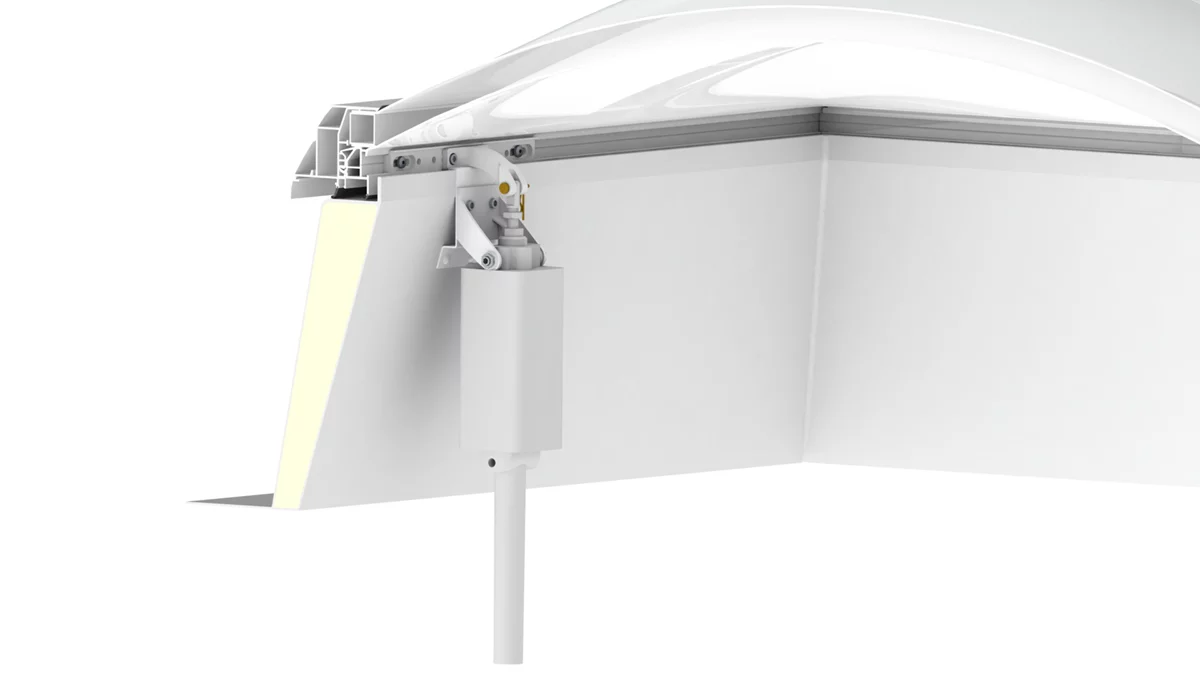

Vretenasti pogon, 230V
  • Hod otvaranja: 30 cm ili 50 cm
  • Kategorija zaštite: IP 54

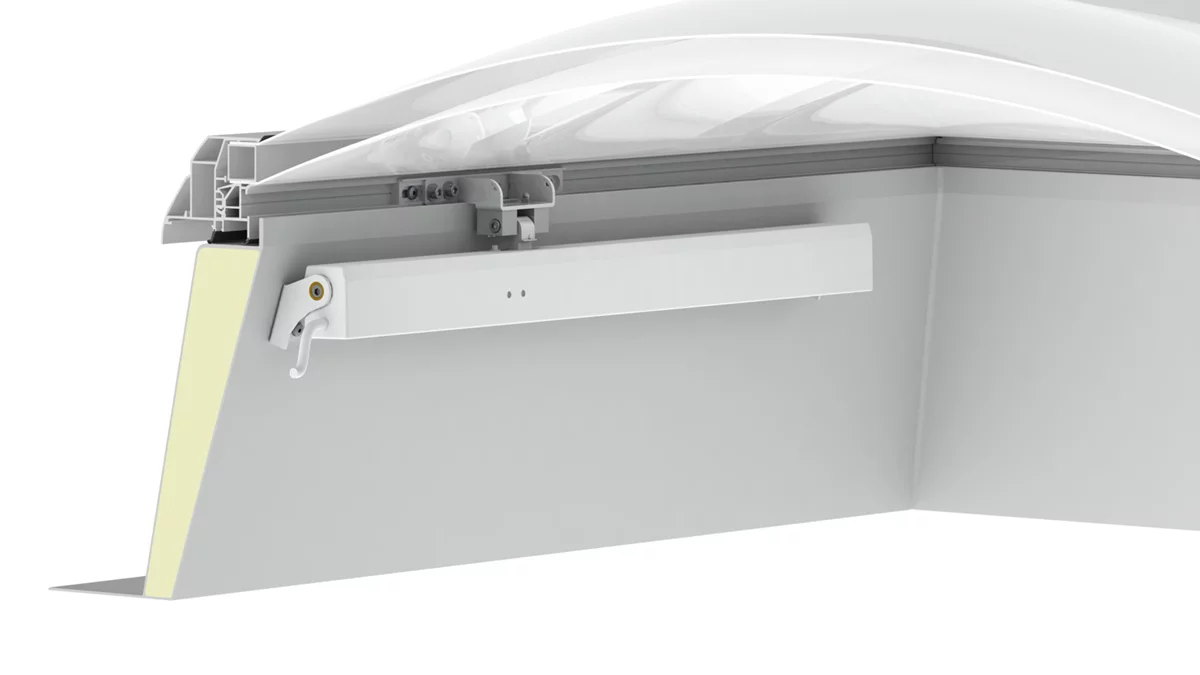

Vretenasti pogon, 24V
  • Hod otvaranja: 30 cm, 50 cm ili 75 cm
  • Kategorija zaštite: IP 65

Lančani motor, 230V
  • Hod otvaranja: 30 cm, 50 cm ili 75 cm
  • Kategorija zaštite: IP 32 do IP 54

Lančani motor, 24V
  • Hod otvaranja: 30 cm, 50 cm ili 75 cm
  • Kategorija zaštite: IP 32 do IP 54

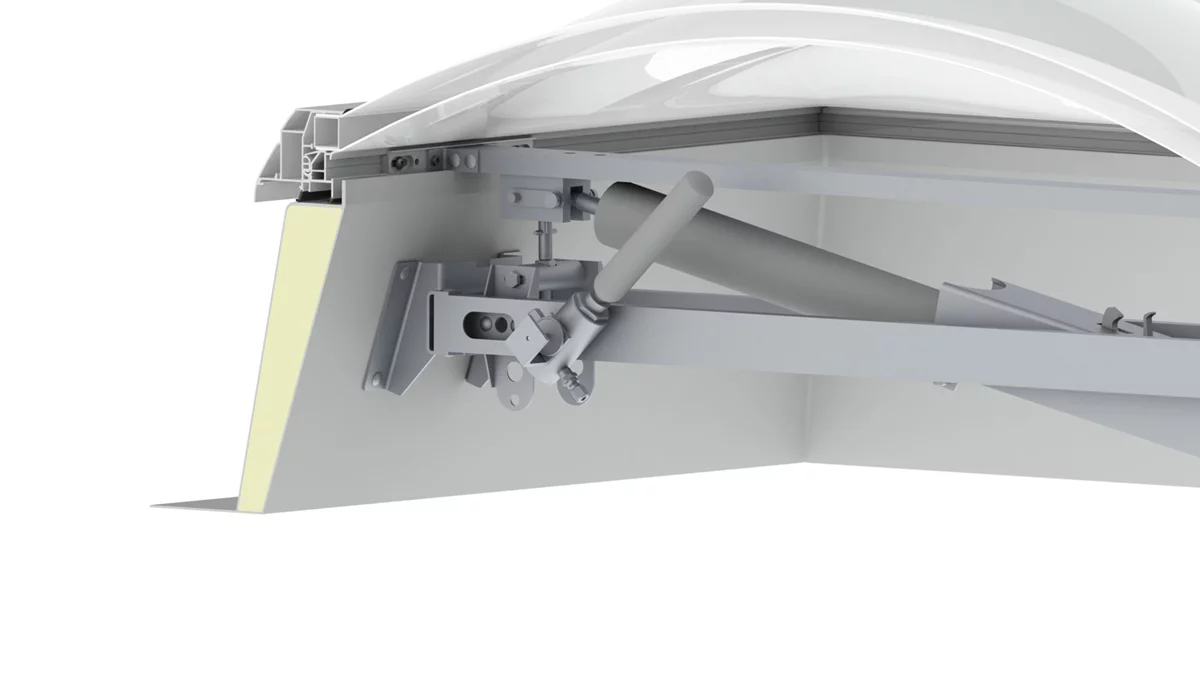

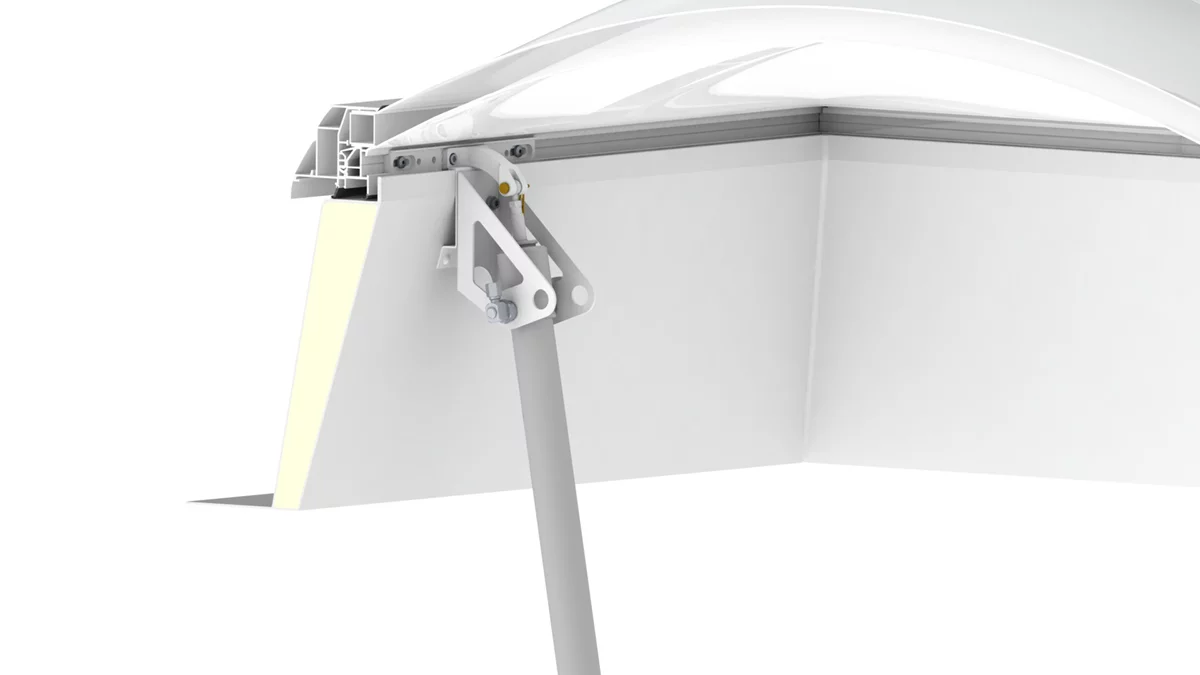

Pneumatski cilindar
  • Hod otvaranja: 30 cm, 50 cm ili 75 cm
  • Potreban radni tlak: 8 bara

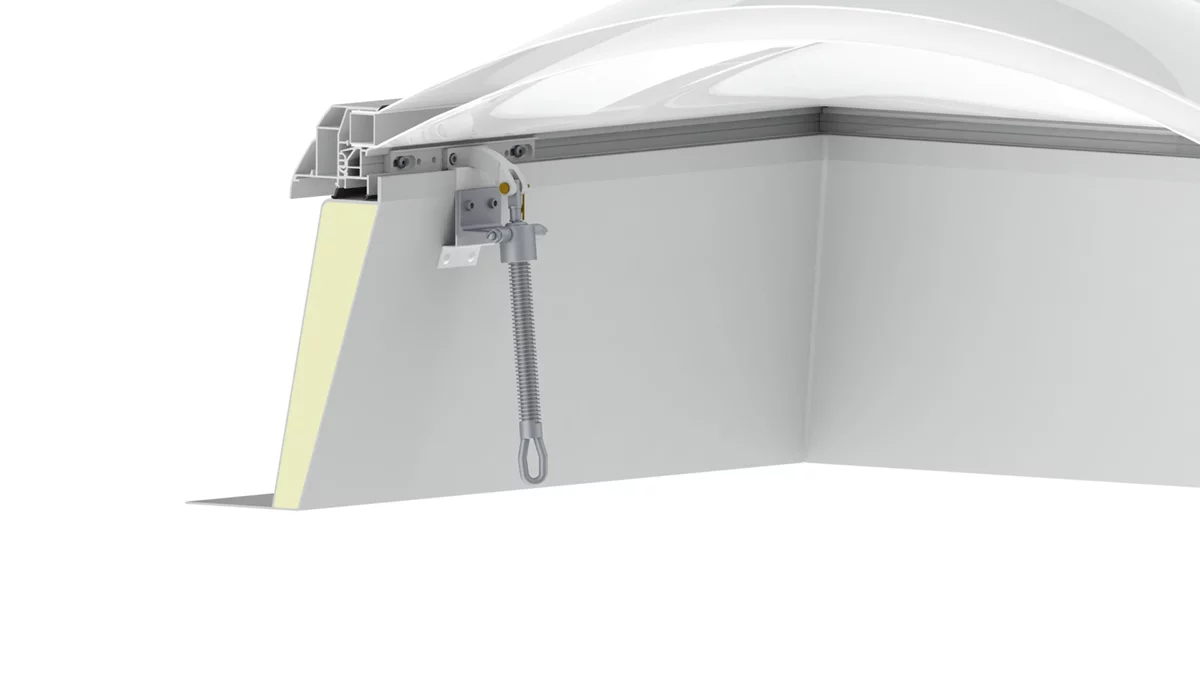

Ručni otvarač – Spiralni
  • Hod otvaranja: 28 cm
  • Opcionalno s ručnom polugom u raznim duljinama do 400 cm

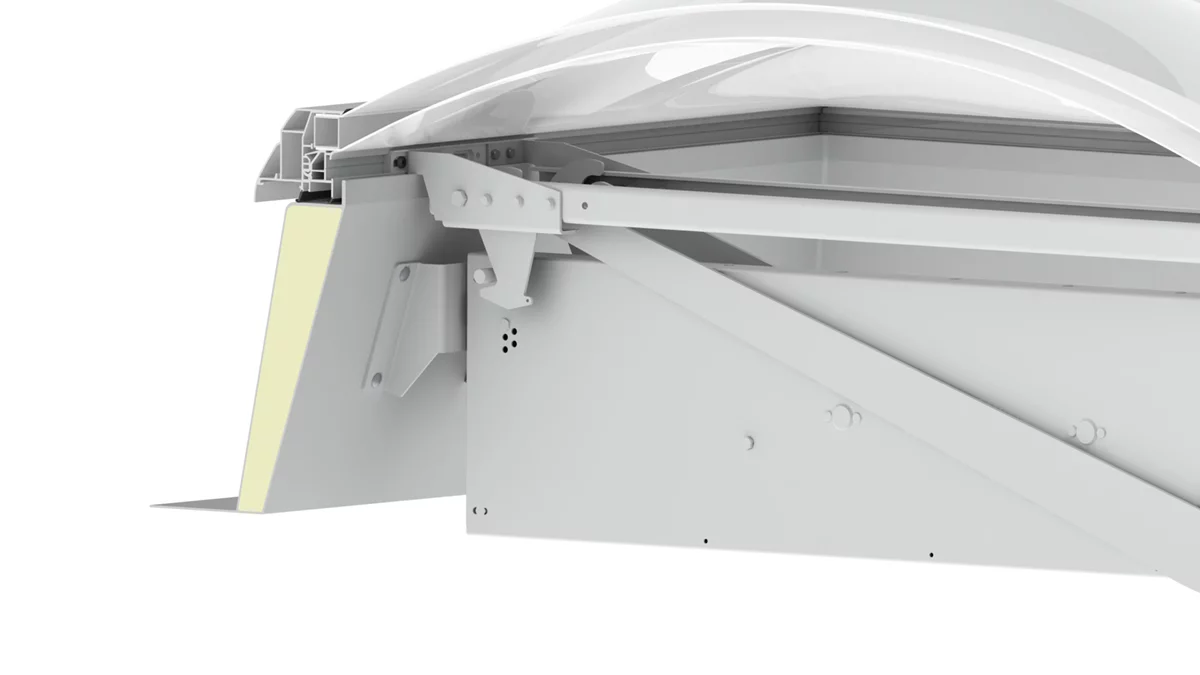

Pneumatski ventilacijski uređaj za odvod dima i topline
  • Ispitano prema DIN EN 12101-2

Jedinica za ventilaciju dima i topline – električna
  • Ispitano prema DIN EN 12101-2

Pribor

Funkcionalni dodaci za veću sigurnost, udobnost i učinkovitost

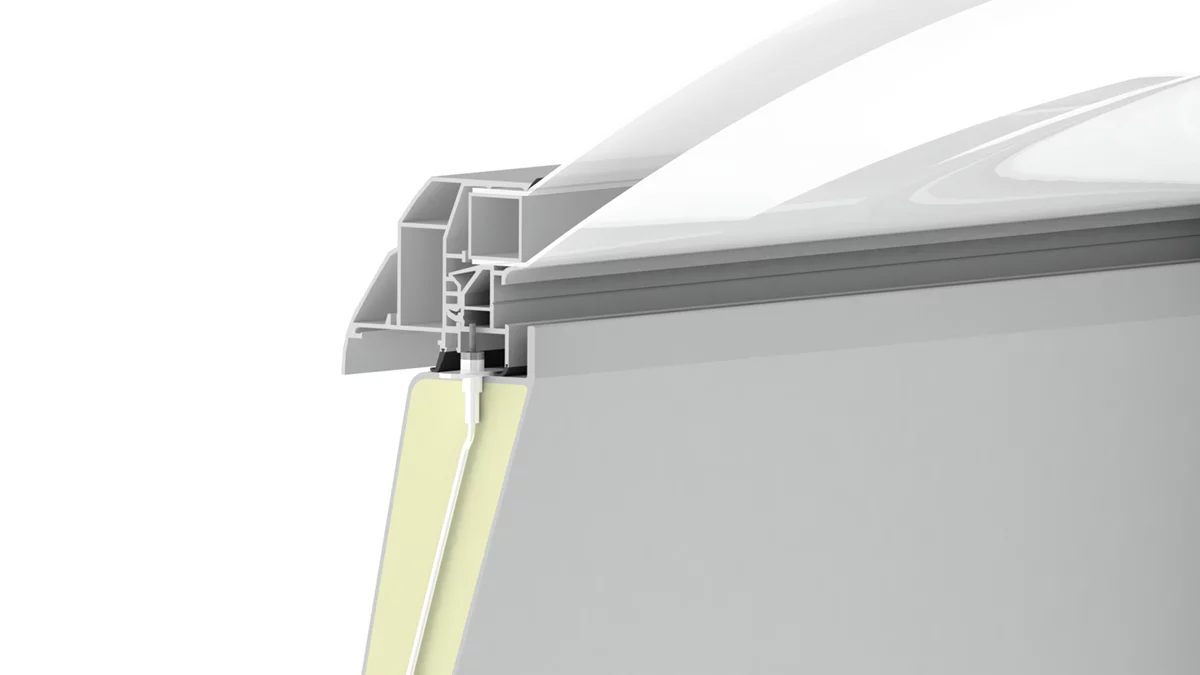

Reed kontakt

  • Magnetski prekidač integriran u profil okvira za detekciju statusa zatvaranja

  • Mogućnost povezivanja s alarmnim sustavom

Sustav za zaštitu od sunca

  • Električno upravljana, unutarnja zaštita od sunca

  • Ugradnja na unutarnju stranu nastavnog vijenca

Rešetka za zaštitu od insekata

  • Integracija u nastavni vijenac

  • Jednostavno uklanjanje radi čišćenja

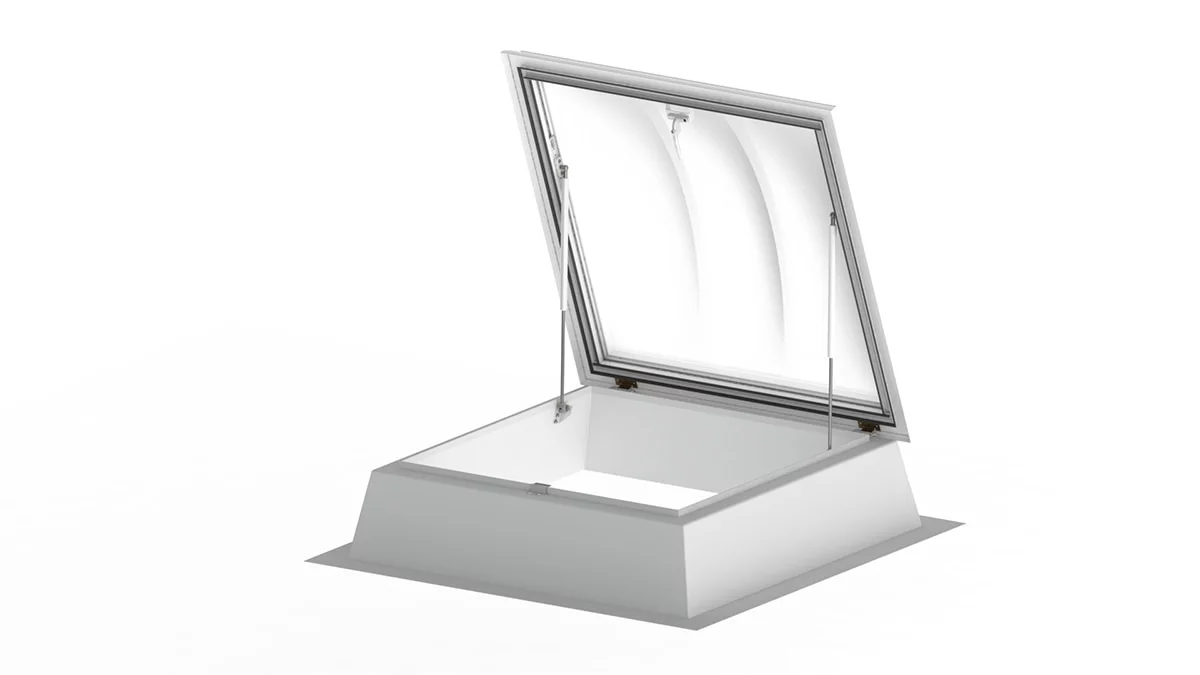

Izlaz na ravni krov

  • Jednostavan pristup ravnom krovu za potrebe održavanja i popravaka

  • Opcionalno dostupno u električnoj izvedbi

  • Dodatna rješenja za pristup krovu dostupna su u okviru naših izlaza na ravni krov

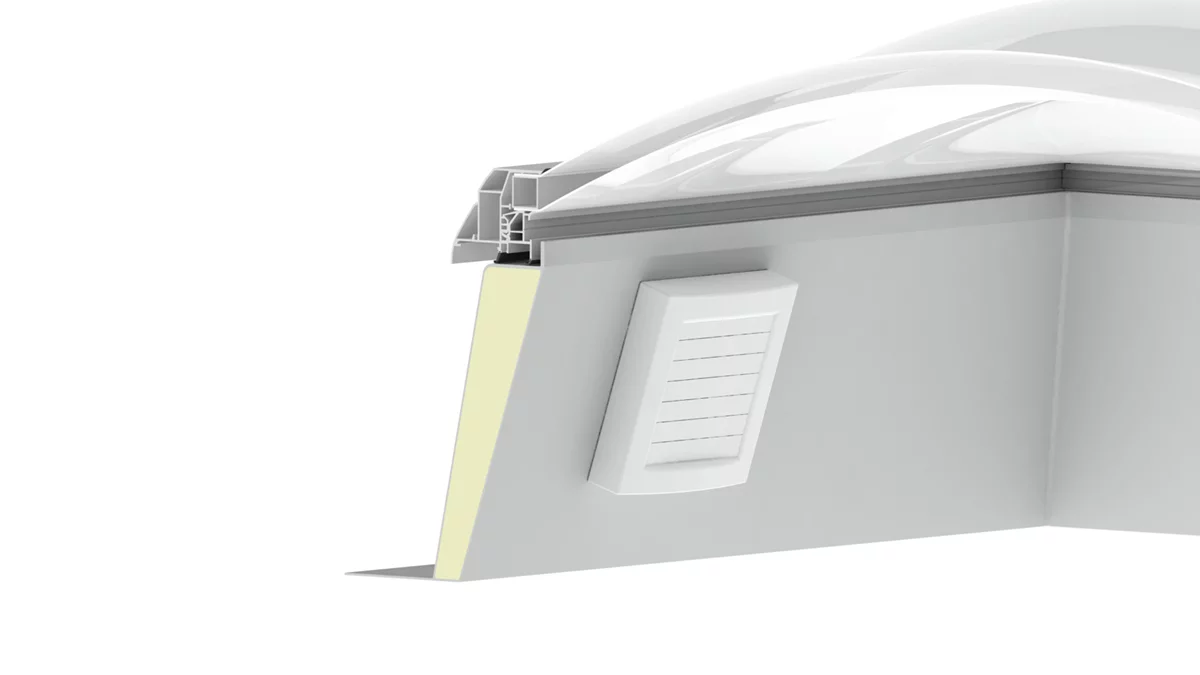

Ventilacijska jedinica za male prostore
  • Vodootporna navlaka i integrirana zaštita od insekata
  • Može se integrirati u nastavne vijence od 30 cm, 40 cm, 50 cm, 70 cm za ventilaciju i odvod zraka.
  • Volumen protoka zraka: 180 m³/h
  • Kategorija zaštite: IP 34

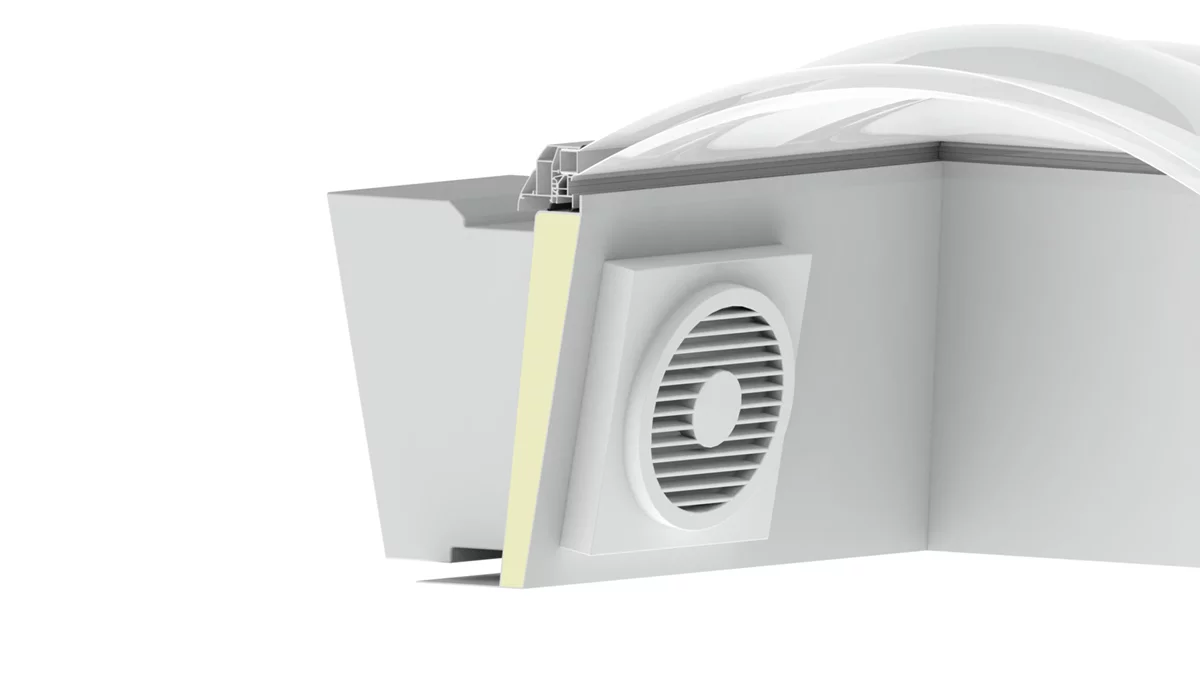

Ventilator
  • S kapuljačom za zaštitu od vremenskih uvjeta
  • Može se integrirati u povišenje od 50 cm i 70 cm za ventilaciju i odvod zraka.
  • Volumen protoka zraka: 840 m³/h
  • Kategorija zaštite: IP 44

Senzori za vjetar i kišu
  • Za automatsko otvaranje i zatvaranje staklenog krovnog prozora u slučaju vjetra i kiše
  • Tvornička ugradnja na okvir kupole

Odvod dima i topline
  • Sastav: SHEV upravljačka jedinica s napajanjem u nuždi, 2 ručna javljača, 1 tipkalo za provjetravanje, optički dimni senzor i vretenasti motor (24 V, hod 500 mm)

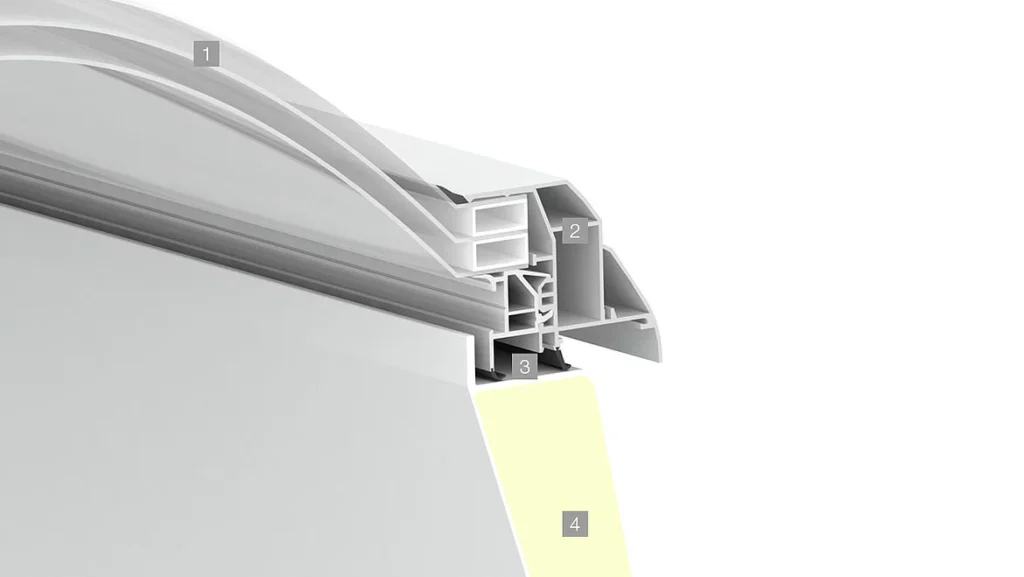

Tehnički detalji

Precizno razvijena rješenja za dugotrajnu pouzdanost

1 – Ostakljenje
2 – PVC okvir (RAL 9016)
3 – Dvostruka TPE brtva
4 – Postolje od stakloplastike

Preuzimanja

Tehnička dokumentacija i brošure

pdf
Svjetlosne kupole F100W
Brošura
pdf
Sustavi za odvod dima i topline (SHEV)
Brošura
pdf
Svjetlosna kupola F100
Upute za montažu
zip
Svjetlosna kupola F100
DWG
pdf
Čišćenje i održavanje
Upute

Novosti i posebne ponude

Zanimljivosti
Što je točno U-vrijednost?

Koeficijent prolaska topline, odnosno U-vrijednost građevinskog elementa predstavlja praktičnu mjeru njegove toplinske propusnosti, temeljenu na provođenju topline.
