SVJETLOSNA KUPOLA F100 OKRUGLA

ZA ESTETSKI ZAHTJEVAN RAVNI KROV

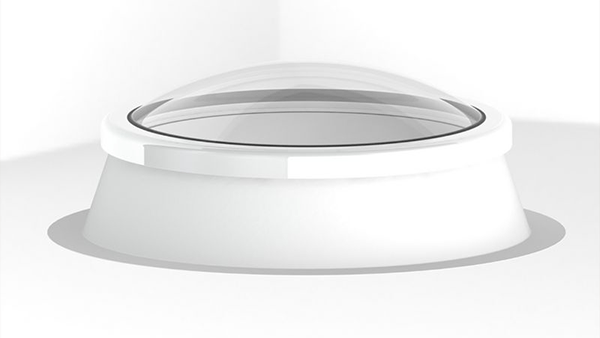

Svjetlosna kupola F100 Okrugla

Galerija

Prednosti na prvi pogled

Svjetlosna kupola F100 Okrugla

Energetska učinkovitost
  • Usklađenost sa svim zahtjevima najnovije direktive o energetskoj učinkovitosti zgrada (EnEV) i njemačkog Zakona o energiji zgrada (GEG) 2020
  • Potpuno izolirani GFK nastavni vijenac s U-vrijednošću od 0,67 W/m²K
  • Dizajn potpuno bez toplinskih mostova za optimalne U-vrijednosti i smanjeni rizik od kondenzacije
  • Sveobuhvatna deklaracija o ekološkom proizvodu (EPD) prema normama DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 i EN ISO 14025
Stabilnost
  • Visoka otpornost na opterećenje vjetrom (UL 1500 – 5500) i opterećenje snijegom (DL 2500 – 10000) prema DIN EN 1873
  • Certificirana vodonepropusnost pod jakim kišama u olujnim uvjetima (DRI do 14,7 m²/s, odgovara cca. 8 l kiše u minuti i m² u uraganu od 110 km/h)
  • Certificirana otpornost na tuču u skladu s VKF-ovim ispitnim propisima – ovisno o ostakljenju do HW 5, odgovara promjeru zrna tuče od cca. 5 cm (opcionalno)
Sigurnost
  • Preventivna zaštita od požara: Sukladnost s DIN 18234 – Sprječavanje širenja požara na krovovima bez dodatnih mjera
Udobnost
  • Dizajnerski vrhunac za industrijski ravni krov zahvaljujući okruglom dizajnu
  • Brza i jednostavna ugradnja zahvaljujući potpuno prethodno sastavljenom krovnom prozoru
  • Samočisteća geometrija

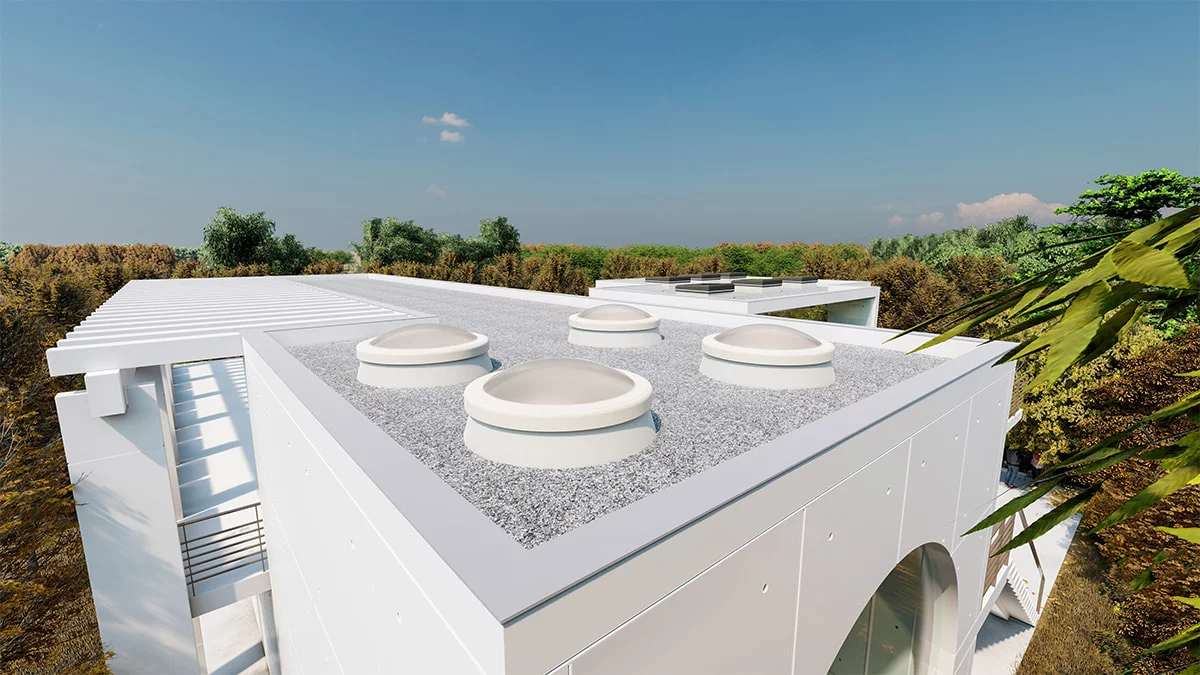

Dizajnerski naglasak za ravni krov

Više slobode dizajna za suvremenu arhitekturu

Arhitektonski zahtjevni projekti traže rješenja koja spajaju tehničku pouzdanost s estetskim izražajem. LAMILUX svjetlosna kupola F100 Okrugla nudi upravo to – funkcionalno i vizualno privlačno rješenje za ravne krovove različitih namjena, od poslovnih objekata do privatnih kuća i vila.

Okrugli oblik kupole osigurava obilje prirodnog dnevnog svjetla, mogućnost prirodne ventilacije i ugodnu unutarnju klimu, uz istovremeno skladan i elegantan izgled. Zaobljeni PVC rubni okvir omogućuje učinkovitu odvodnju vode i pouzdanu zaštitu čak i pri zahtjevnim vremenskim uvjetima, dok dvoslojna ili troslojna izvedba dodatno naglašava sigurnost i trajnost sustava.

Zahvaljujući kružnom obliku bez oštrih rubova, F100 Okrugla svjetlosna kupola unosi arhitektonski naglasak u projekte pretežno pravokutne geometrije te pozitivno utječe na doživljaj prostora i dobrobit korisnika.

Varijante

Različite izvedbe prilagođene svakom projektu

Ostakljenja

Mogućnosti ostakljenja okrugle svjetlosne kupole LAMILUX donose brojne prednosti:

  • Optimalno dnevno osvjetljenje
  • Energetska učinkovitost/toplinska izolacija
  • Zaštita od sunca/zaštita od vrućine
  • Zvučna izolacija/zaštita od tuče
Materijali ostakljenja

Prednosti postižemo odabirom materijala za ostakljenje prema primjeni:

  • Plastika ojačana staklenim vlaknima
  • Kompozitni
  • Kompozit otporan na udarce

Vrste ostakljenja

Dvoslojno
  • Ug=vrijednost cca. 2,6 – 2,7 W/(m²K)
  • Prijenos energije: 29 – 81 %*
  • Prozirnost: 39 – 81 %*

* Ovisno o materijalu

Troslojno
  • Ut vrijednost: cca. 1,8 W/(m²K)
  • Prijenos energije: 22 – 73 %*
  • Prozirnost: 29 – 73 %*

Dvoslojno + polikarbonatna ploča
  • Ug=vrijednost cca. 1,3 – 1,4 W/(m²K)
  • Prijenos energije: 19 – 46 %*
  • Prozirnost: 18 – 46 %*

Različite veličine LAMILUX-a

Svijetli otvor, građevinski otvor i visina nastavnog vijenca

Dostupno u sedam standardnih veličina: može se proizvoditi u fiksnoj i ventiliranoj verziji.

1 – Svijetli unutarnji otvor = veličina narudžbe – 18 cm* (*iznimka za promjer od 60 cm: veličina narudžbe – 6 cm)
2 – Građevinski otvor = dimenzije za narudžbu
3 – Visine nastavnog vijenca: 30,  50 i 70 cm
4 – Širina podnožja: 16 cm

Dostupne dimenzije

Svjetlosna kupola F100 Okrugla

Građevinski otvor Ø (dimenzije za narudžbu)
60 cm 120 cm
80 cm 150 cm
90 cm 180 cm
100 cm

Nastavni vijenci

Idealan spoj na ravni krov

LAMILUX GFK nastavni vijenci

LAMILUX nastavni vijenac izrađen od plastike ojačane staklenim vlaknima (GFK) nudi značajne prednosti u odnosu na alternativne nastavne vijence dostupne na tržištu. Potpuno je toplinski izoliran i osigurava toplinski idealan spoj s krovom. Fleksibilnost i raznolikost zajamčene su velikim izborom varijanti nasadnih elemenata. To je zato što se naš LAMILUX GFK nastavni element može proizvesti u mnogo različitih veličina (strukturni otvor krova) i visina, a također nudi brojne mogućnosti za individualnu realizaciju krovnih priključaka na ravni krov.

Najvažniji detalji na prvi pogled:
  • GFK nastavni vijenac toplinski izoliran po cijeloj površini
  • Dostupne visine: 30 cm, 50 cm, 70 cm
  • Dostupno u 7 različitih veličina
  • Besprijekoran izgled
  • Sigurnost u slučaju požara zbog usklađenosti s DIN 18234 bez dodatnih mjera

Varijante otvaranja krovnih prozora

Individualna rješenja za dovod svježeg zraka

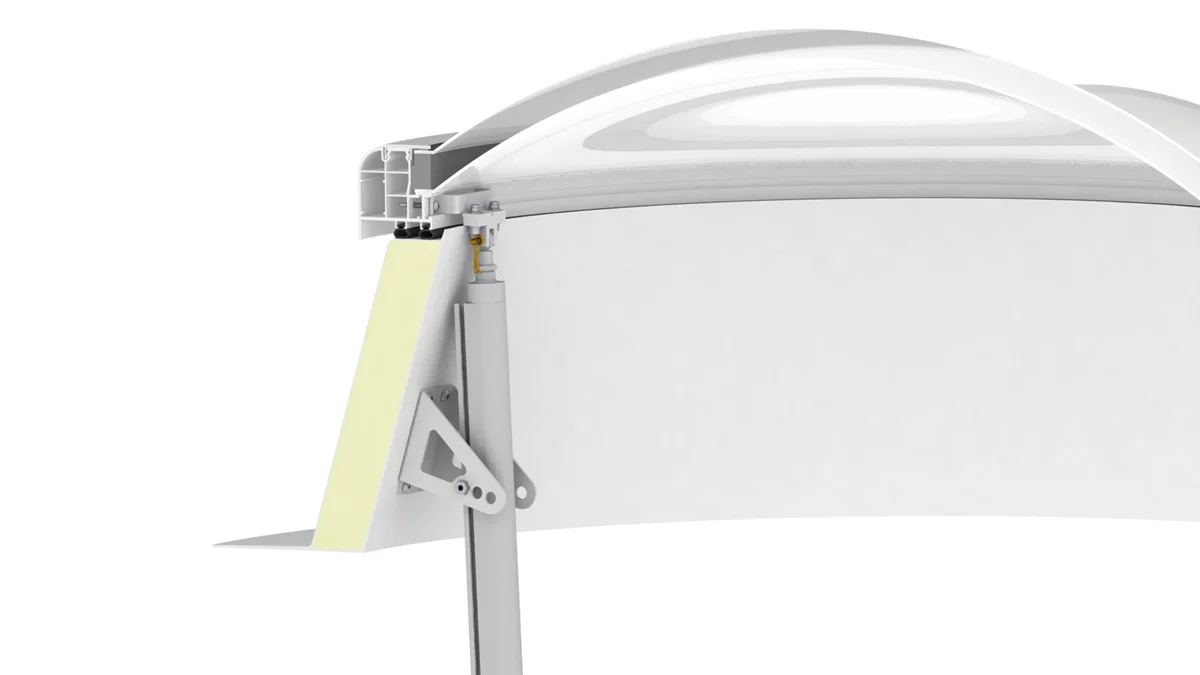

Vretenasti pogon, 230V
  • Hod otvaranja: 30 cm
  • Kategorija zaštite: IP 54

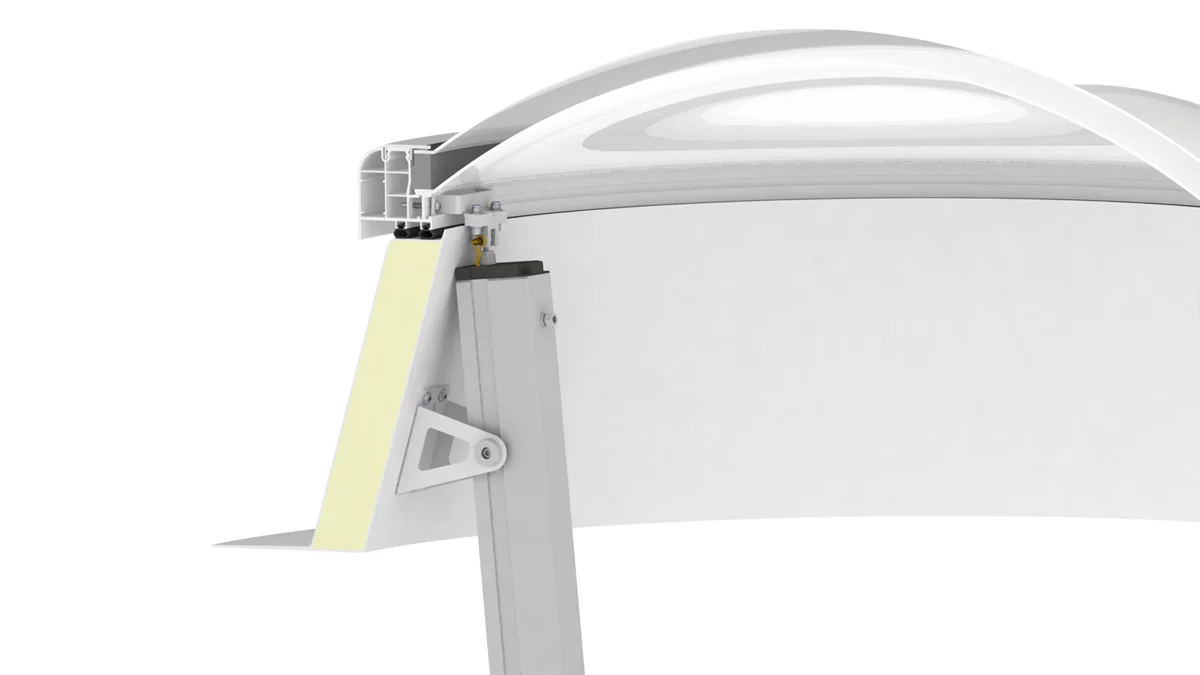

Vretenasti pogon, 24V
  • Hod otvaranja: 30 cm ili 50 cm
  • Kategorija zaštite: IP 65

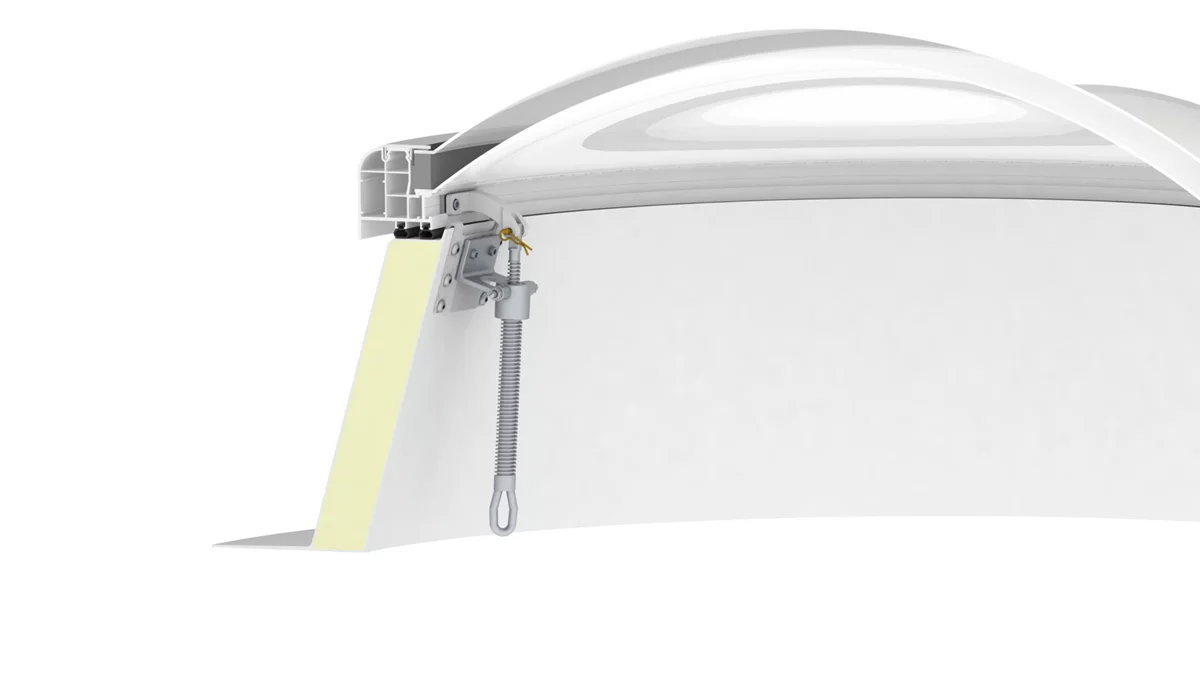

Ručni otvarač – Spiralni
  • Hod otvaranja: 28 cm
  • Opcionalno s ručnom polugom u raznim duljinama do 400 cm

Pribor

Funkcionalni dodaci za veću sigurnost, udobnost i učinkovitost

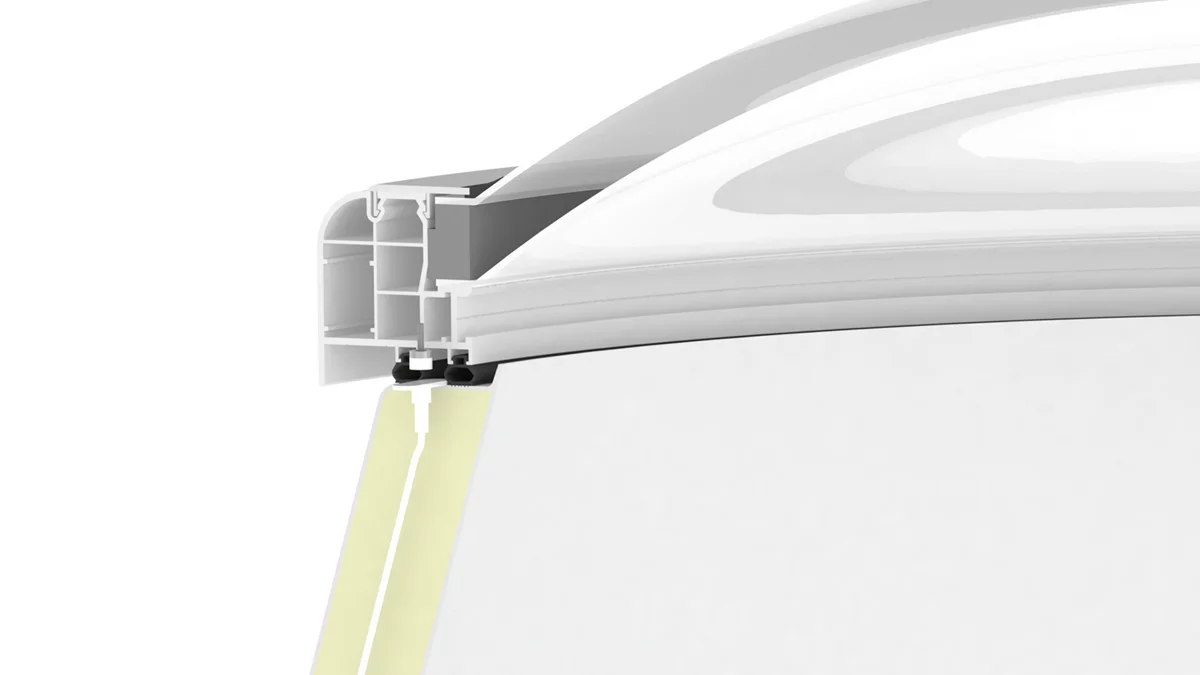

Reed kontakt
  • Detekcija stanja zatvorenosti pomoću magnetskog kontakta integriranog u profil okvira.
  • Mogućnost povezivanja s alarmnim sustavom.

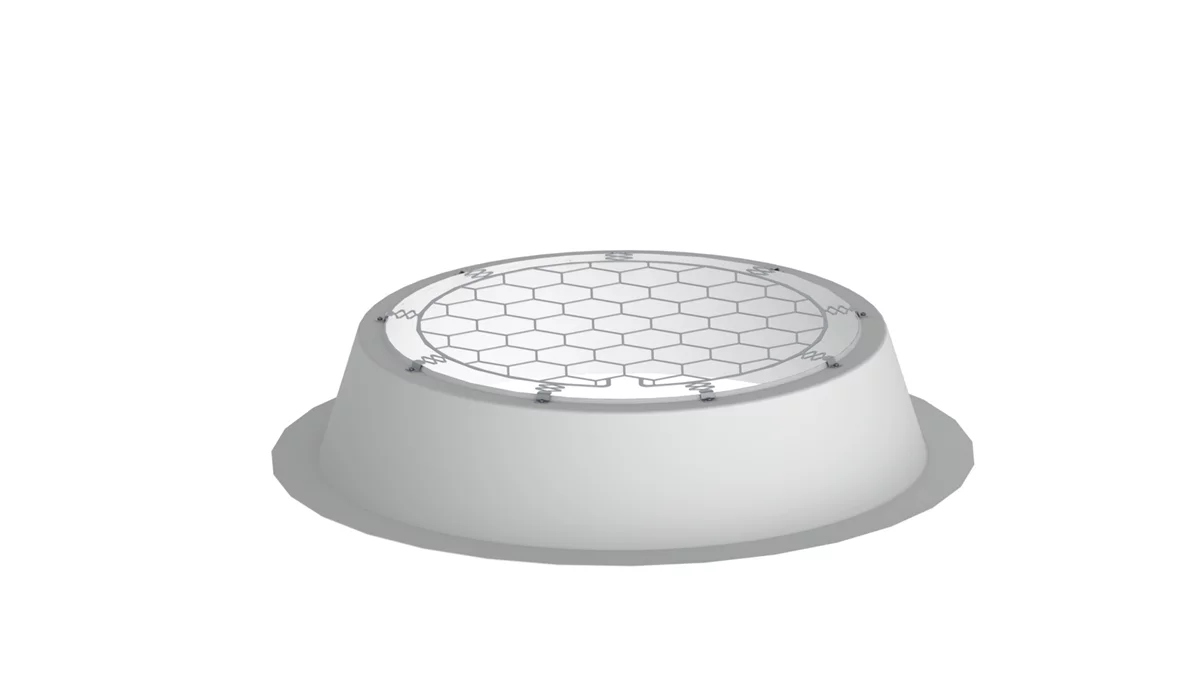

Laserski gravirana zaštitna mreža protiv pada
  • Ispitivanje i odobrenje prema GS-BAU-18
  • Izrađeno od pocinčanog čeličnog lima
  • Testirano i certificirano sa 600 J

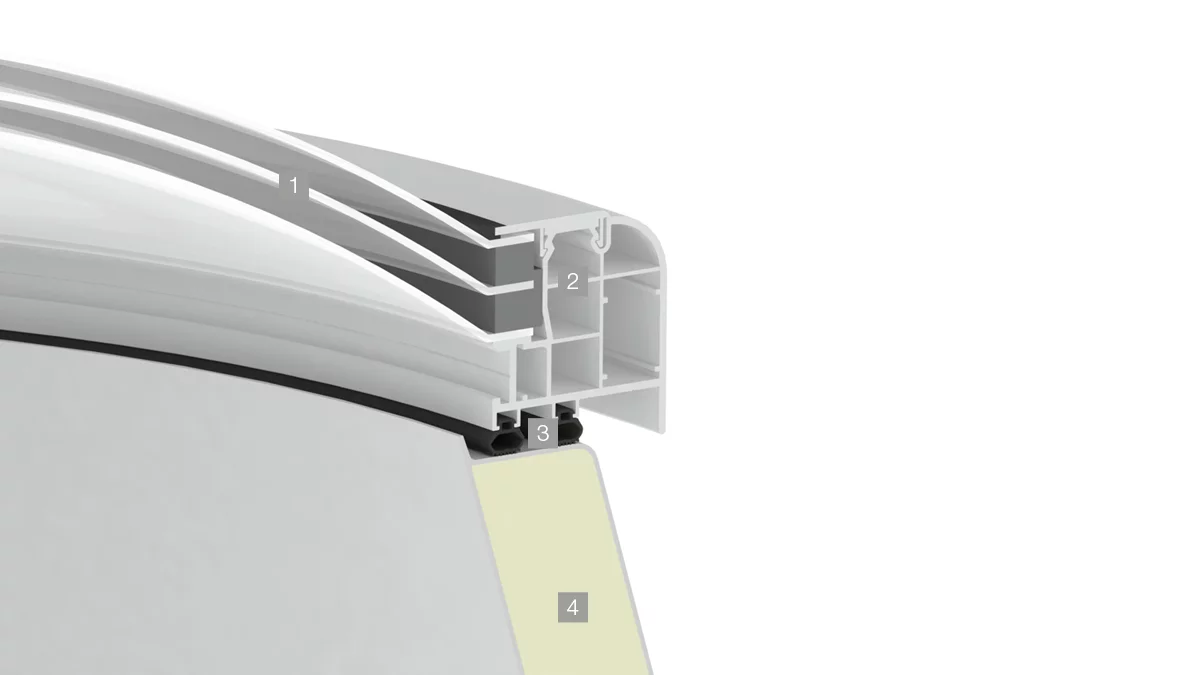

Tehnički detalji

Precizno razvijena rješenja za dugotrajnu pouzdanost

1 – Ostakljenje
2 – PVC okvir (RAL 9016)
3 – Dvostruko EPDM brtvilo s balonom
4 – Postolje od stakloplastike (GFK)
