RAVNI KROVNI PROZOR SMOKE LIFT FE

SIGURNOST I UDOBNOST ZA STAMBENE I RADNE PROSTORE

Ravni krovni prozor Smoke Lift FE

Certificirano prema EN 12101-2

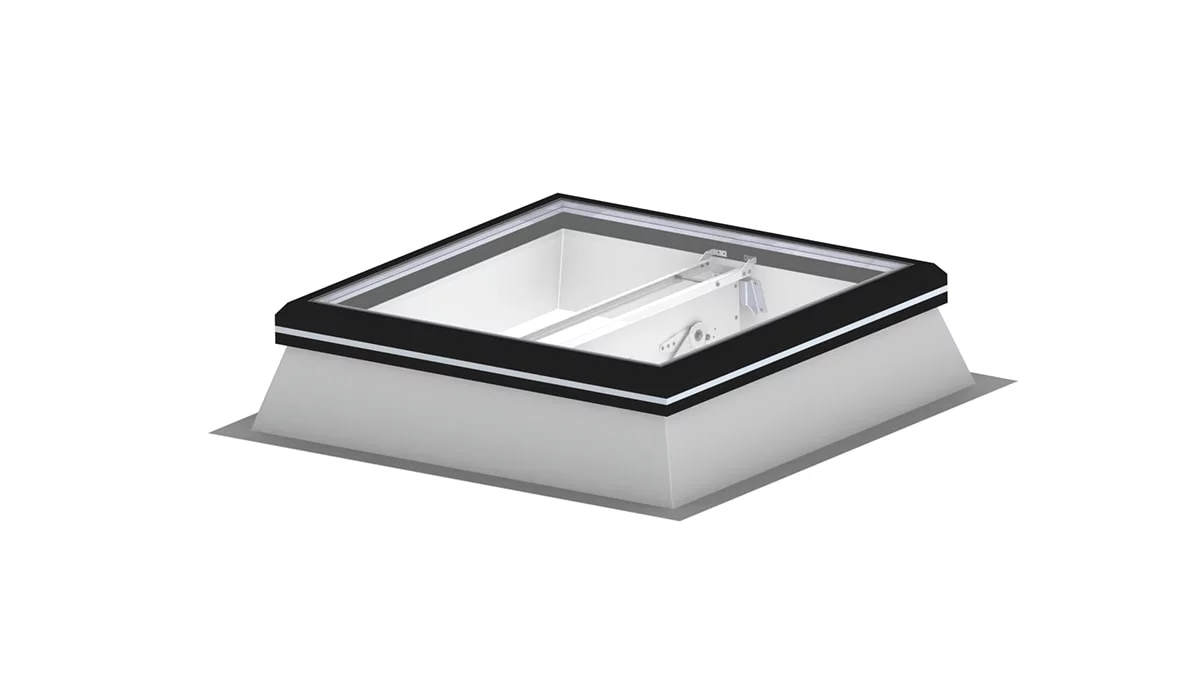

FE 0° Zatvoreni položaj

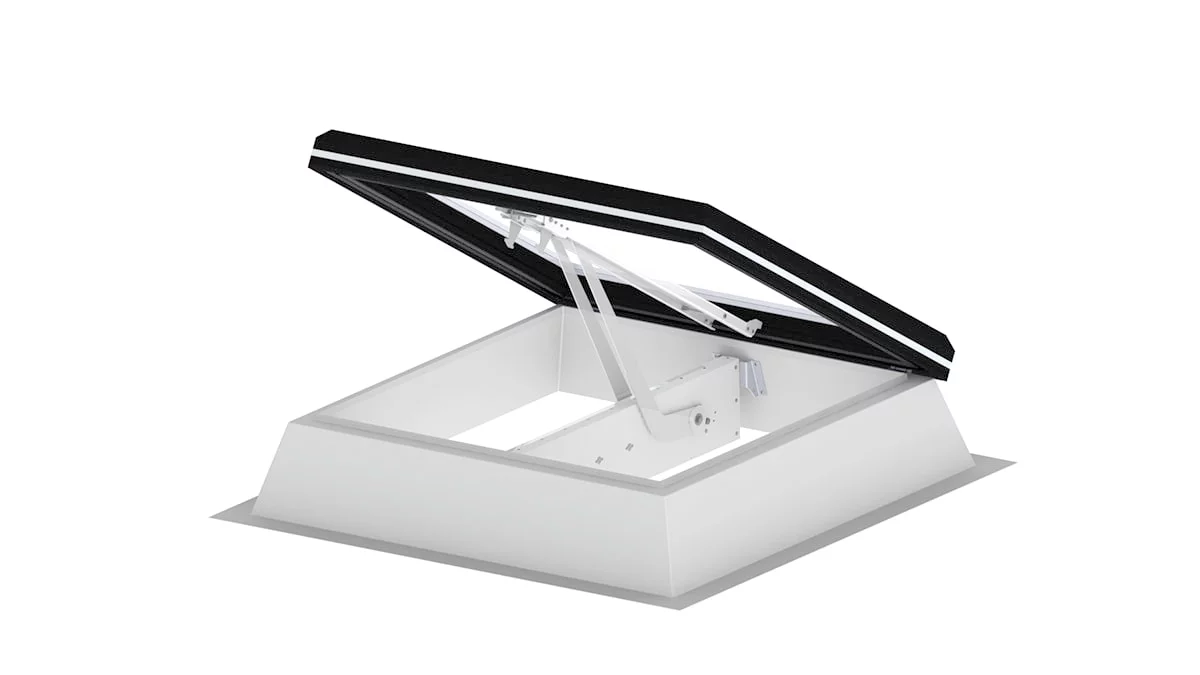

FE 0° Položaj za provjetravanje

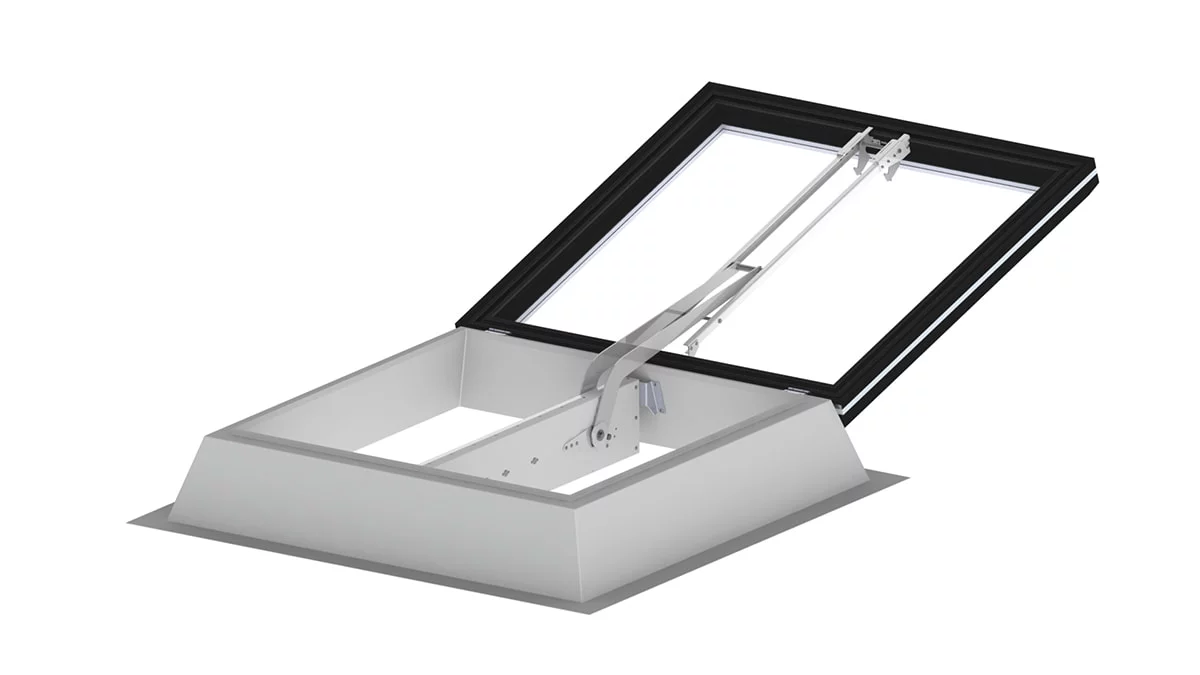

FE 0° SHEV položaj

FE 0° Unutarnji pogled

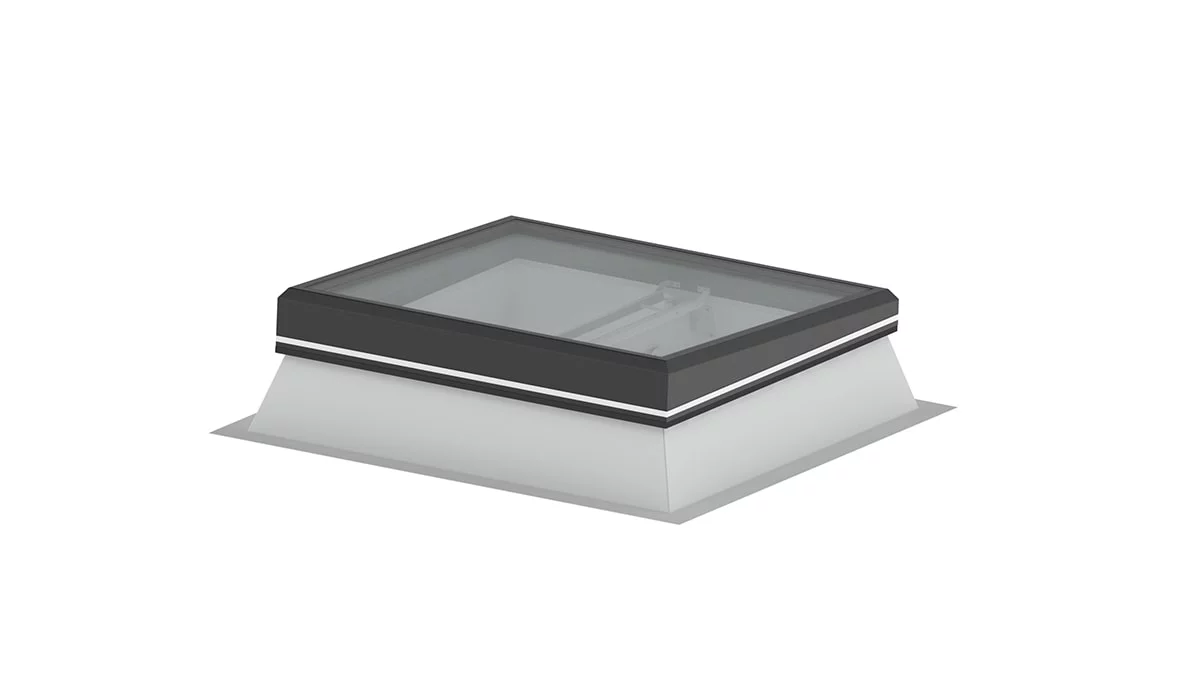

FE 3° Zatvoreni položaj

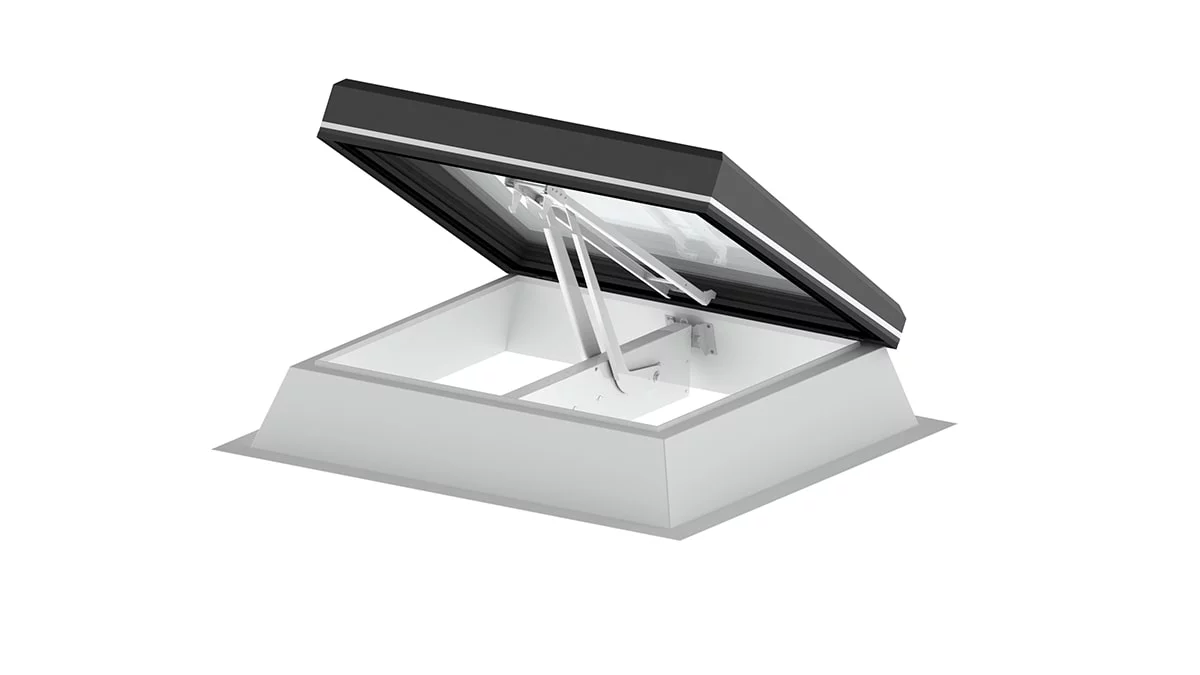

FE 3° Položaj za provjetravanje

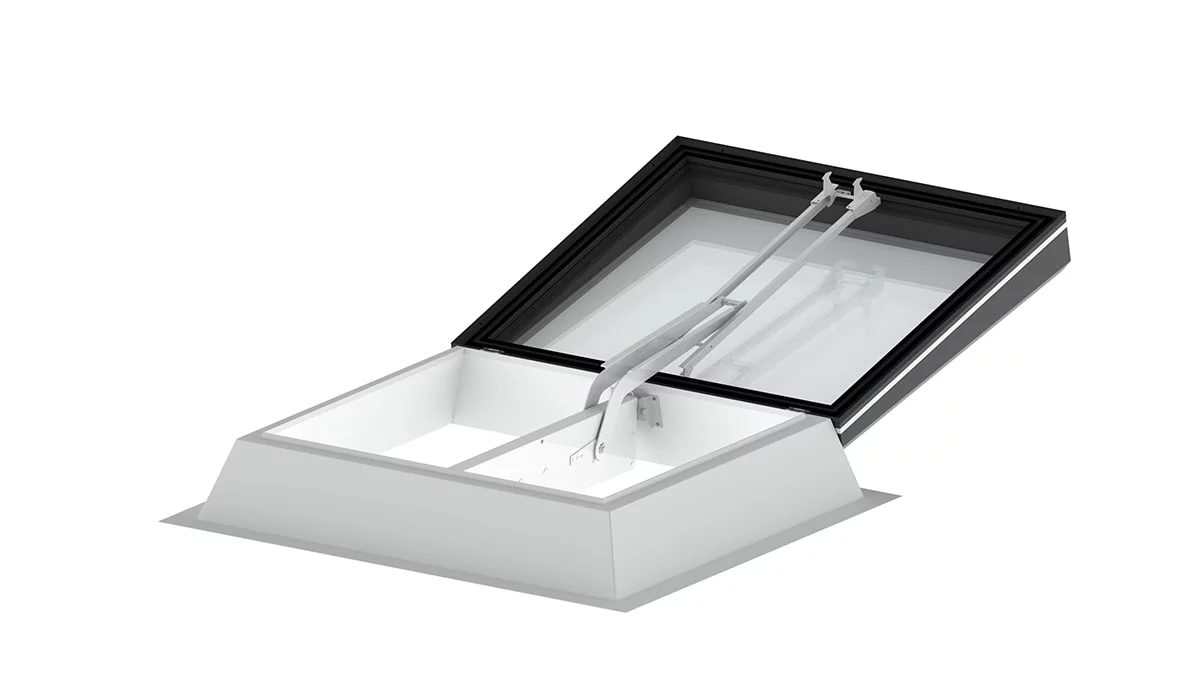

FE 3° SHEV položaj

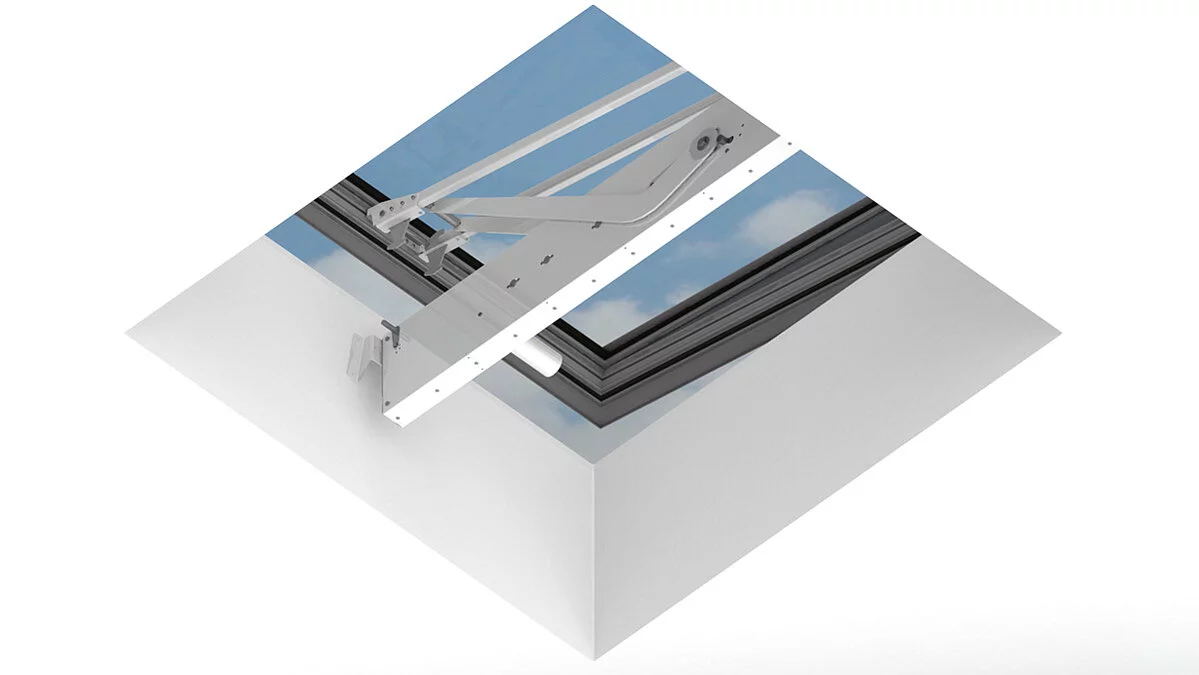

FE 3° Unutarnji pogled

Opis proizvoda

Ravni krovni prozor Smoke Lift FE

Prilagođeni elementi dnevnog osvjetljenja i odvodnje dima, dostupni i u većim dimenzijama – Smoke Lift Glass Skylight FE – otvaraju nove mogućnosti arhitektonskog oblikovanja u reprezentativnim stambenim i administrativnim zgradama. Izvrsne vrijednosti toplinske i zvučne izolacije osiguravaju da ovaj SHEV sustav certificiran prema EN 12101-2 impresionira ne samo tehničkim performansama, već i estetikom, uz slobodan odabir RAL boje.

Prednosti na prvi pogled

  • Brzo otvaranje (165°) za manje od 60 sekundi

  • Dostupno u ravnoj izvedbi (0°) ili izvedbi s nagibom od 3°

  • Jednostavno zatvaranje nakon lažnog aktiviranja / jednostavno održavanje

  • Različite vrste ostakljenja: dvoslojno ili troslojno toplinski izolacijsko staklo (Ug do 0,6 W/(m²K)); opcionalno: mat staklo, svijetla folija ili staklo sa zaštitom od sunca

  • Višestupanjska ventilacija standardno ugrađena

  • Trajna zaštita od propadanja (fall-through protection)

  • Tvrda krovna obloga

  • Funkcija otvaranja/zatvaranja standardno uključena

  • 24 V / 48 V

  • Dostupne dimenzije: do 150 / 300 cm

  • Jednostavna ugradnja: bez vijaka, bez alata, intuitivna montaža

  • Toplinski izolirani GRP podignuti element (upstand) s U-vrijednošću < 0,9 W/(m²K)

  • Opcionalno dostupno praktično daljinsko upravljanje

Ispitne vrijednosti prema EN 12101-2

Ispitana funkcionalna pouzdanost: Re 1000, otvaranje/zatvaranje, ventilacija 10.000

Snježno opterećenje: SL 1000 – SL 2000

Otpornost na niske temperature: T (−15 °C)

Opterećenje vjetrom: WL 1500

Otpornost na požar: F 300

Dimenzije i tehničke vrijednosti

Različite izvedbe prilagođene svakom projektu

Aa-vrijednosti (m²)
Kosi vijenac
 Aa-vrijednosti (m²)
Strmi vijenac sa spojlerom
Građevinski otvor (cm)
0° / 3°		 24V / 48V – solo 24V / 48V – tandem 24V / 48V – solo 24V / 48V – tandem
100/100 0,60 – – –
100/150 0,90 – 1,08 –
100/200 1,24 1,20 – –
100/240 – 1,44 – –
100/250 – 1,53 – –
100/300 – 1,83 – –
120/120 0,88 – 1,02 –
120/150 1,12 – – –
120/180 1,36 1,30 – –
120/240 – 1,79 – –
120/250 – 1,86 – –
120/300 – 2,23 – –
125/125 0,97 – – –
125/250 – 1,94 – –
140/140 1,22 1,18 – –
150/150 1,42 1,35 1,62 1,58
150/180 – 1,65 – –
150/200 – 1,86 – –
150/210 – 1,98 – –
150/240 – 2,27 – –
150/250 – 2,36 – –
150/300 – 2,84 – –

Tehnički detalji

Različite izvedbe prilagođene svakom projektu

Energetska učinkovitost

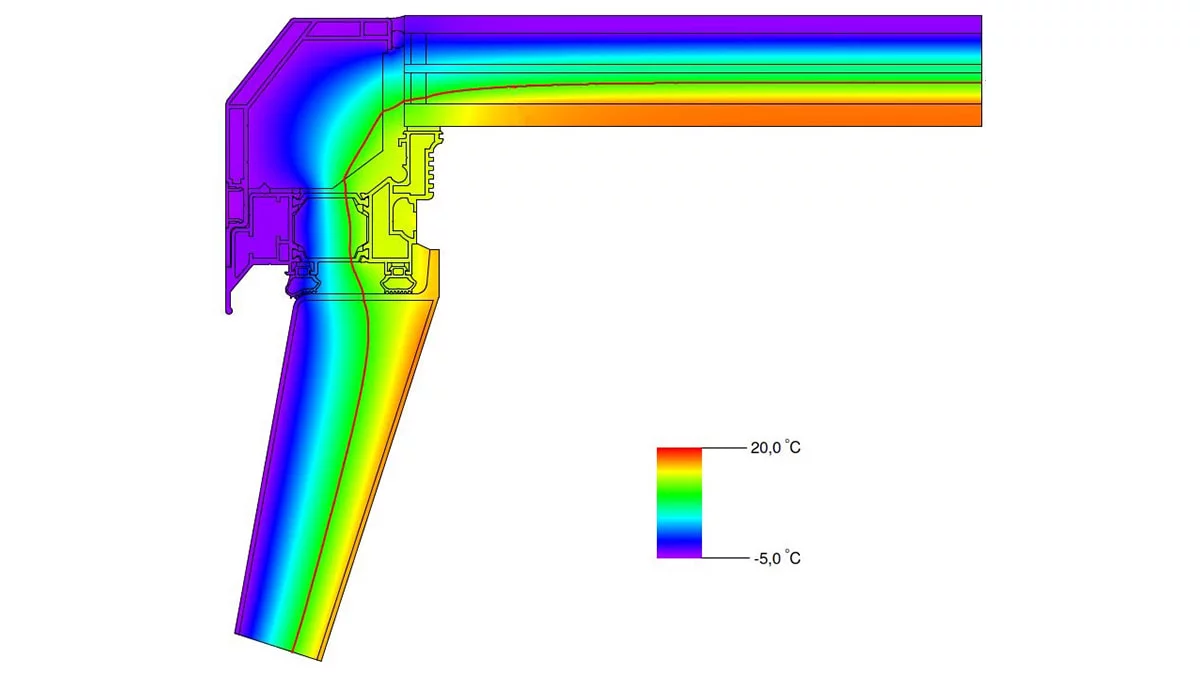

Izotermna linija – Ravni krovni prozor Smoke Lift FE

Potpuno toplinski izoliran proizvod

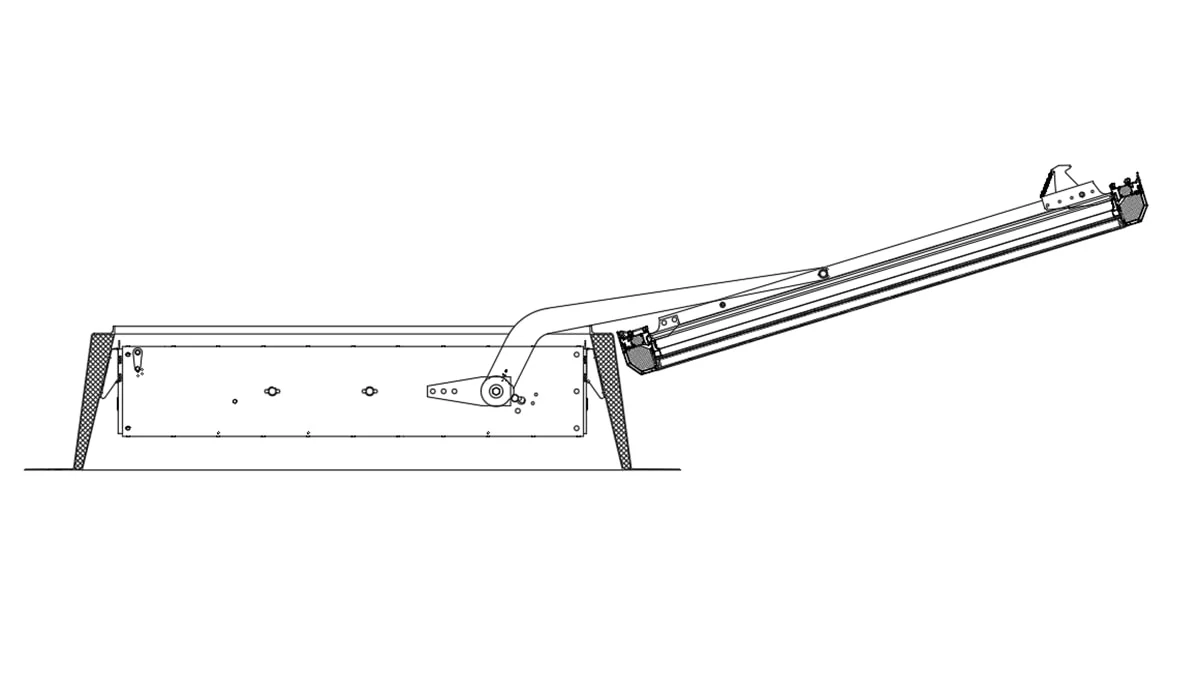

Tehnički presjek FE 0°

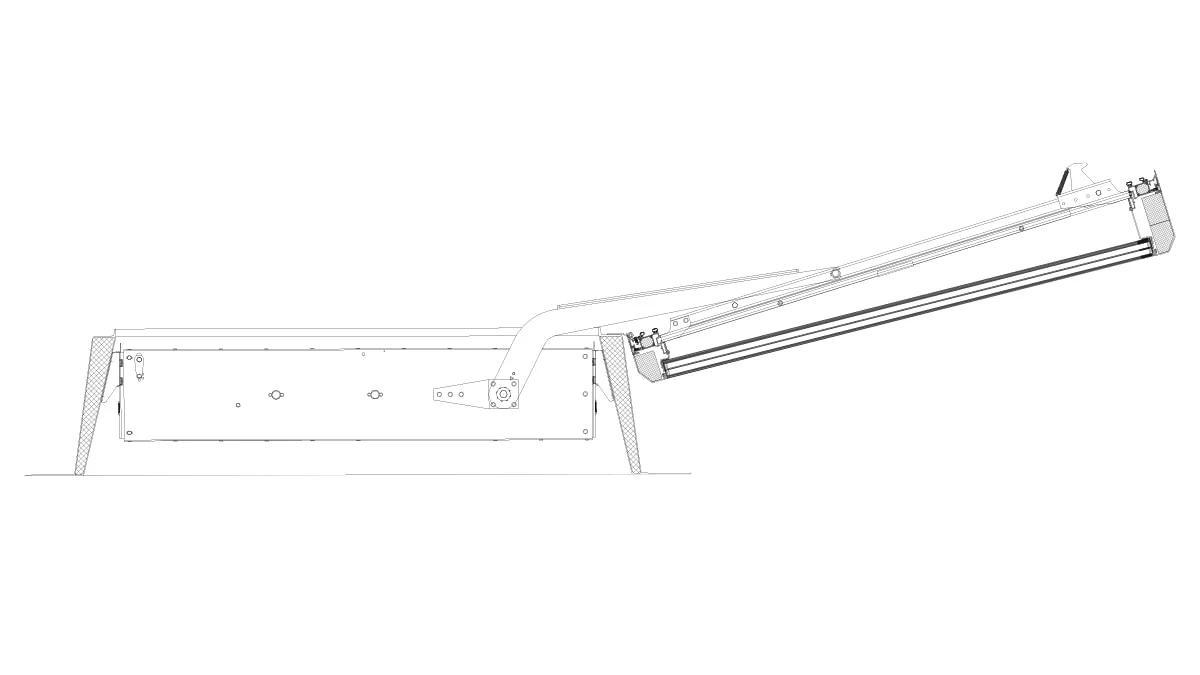

Tehnički presjek FE 3°

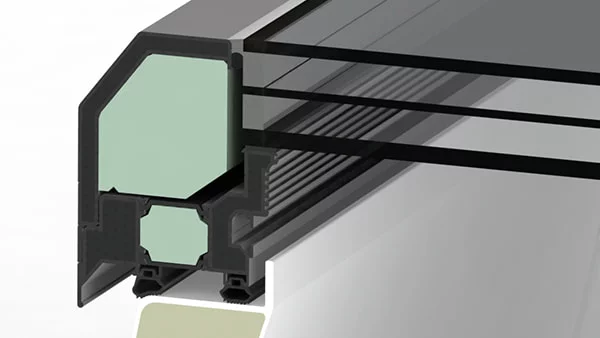

Konstrukcijski detalji


Termoaktivni dizajn

Patentirana strukturna rebra koriste toplinsku energiju zraka u prostoru ispod postolja za zagrijavanje ostakljenja. Time se povećava površinska temperatura aluminijskog okvira.
Rezultat: besprijekorna izotermna linija i minimaliziran rizik od kondenzacije.

Glass Skylight FE 3°
Na zahtjev se isporučuje okolni profil okvira s integriranim nagibom od 3°, koji osigurava poboljšani učinak samočišćenja te smanjuje potrebu za čišćenjem.

GFK nastavni vijenac

Stabilnost i toplinska izolacija u brojnim izvedbama

Nastavni vijenac čini temelj konstrukcije i osigurava optimalan toplinski spoj s građevinskom konstrukcijom. Nastavni vijenci proizvođača LAMILUX, izrađeni od kompozita ojačanog staklenim vlaknima (GFK), ne sadrže CFC tvari, pune su bijele boje te su toplinski izolirani poliuretanskom tvrdom pjenom. Opremljeni su vremenski otpornim brtvljenjem i klasificirani kao gorivi materijal bez stvaranja zapaljivih kapljica.

LAMILUX nastavni vijenci imaju zatvoreni kutijasti presjek, što im osigurava visoku stabilnost i otpornost na deformacije. Različiti metalni umetci mogu se izravno laminirati u konstrukciju, čime je osigurano sigurno sidrenje okova i osobne zaštitne opreme (PPE).

LAMILUX nastavni vijenci mogu se proizvoditi u iznimno velikom broju varijanti s obzirom na visinu i kut nagiba, a nude i brojne mogućnosti prilagođenih krovnih priključaka.
Primjer: toplinski izolirana osnovna prirubnica – na zahtjev su dostupne i varijabilne debljine izolacije.

DIN 18234 – Sprječavanje širenja požara na ravnim krovovima

GFK nastavni vijenac i aluminijski okolni profil okvira čine dodatne sigurnosne mjere na ravnim krovovima nepotrebnima. Površinska zaštita u obliku nasipanja šljunka nije potrebna.
