RAVNI KROVNI PROZOR SMOKE LIFT F100

SIGURNOST I UDOBNOST ZA STAMBENE I RADNE PROSTORE

Ravni krovni prozor Smoke Lift F100

Galerija

Ravni krovni prozor Smoke Lift F100

Certificirano prema EN 12101-2

Položaji otvaranja

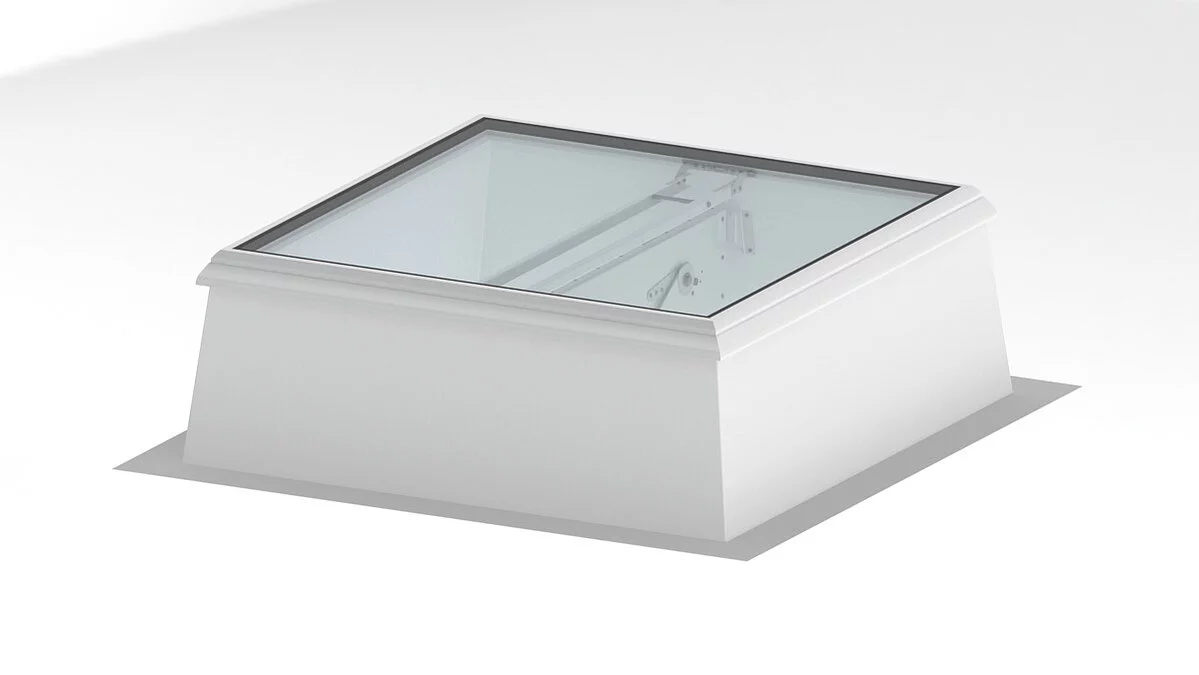

Zatvoreni položaj

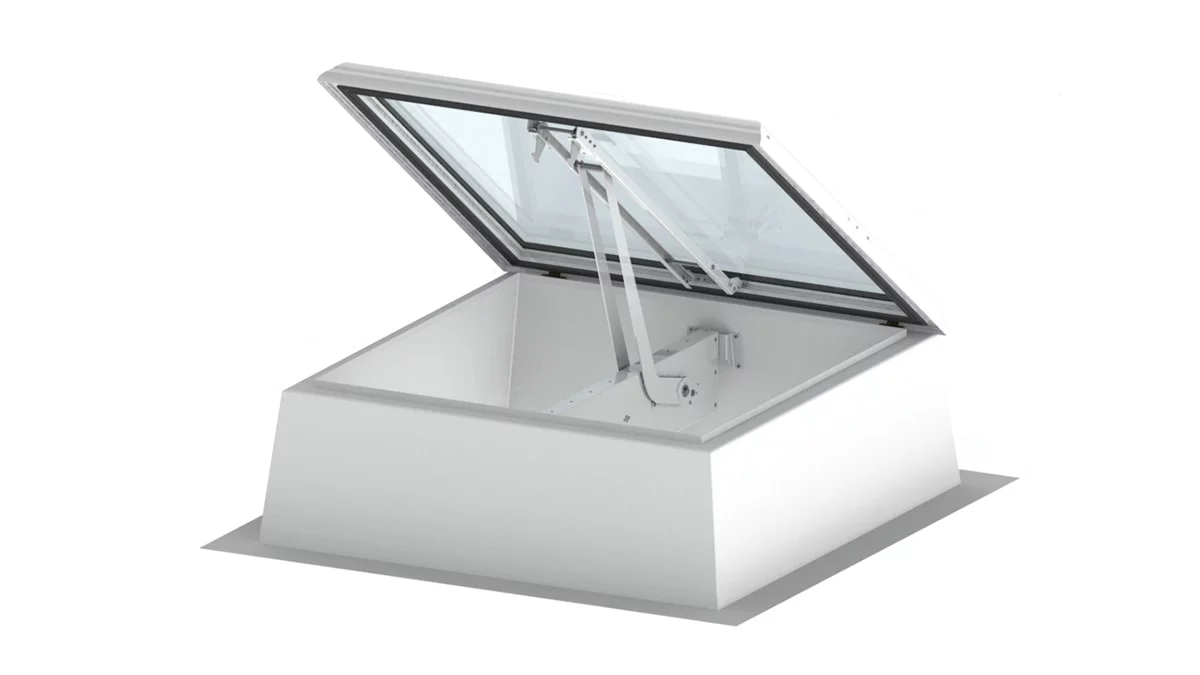

Položaj za provjetravanje

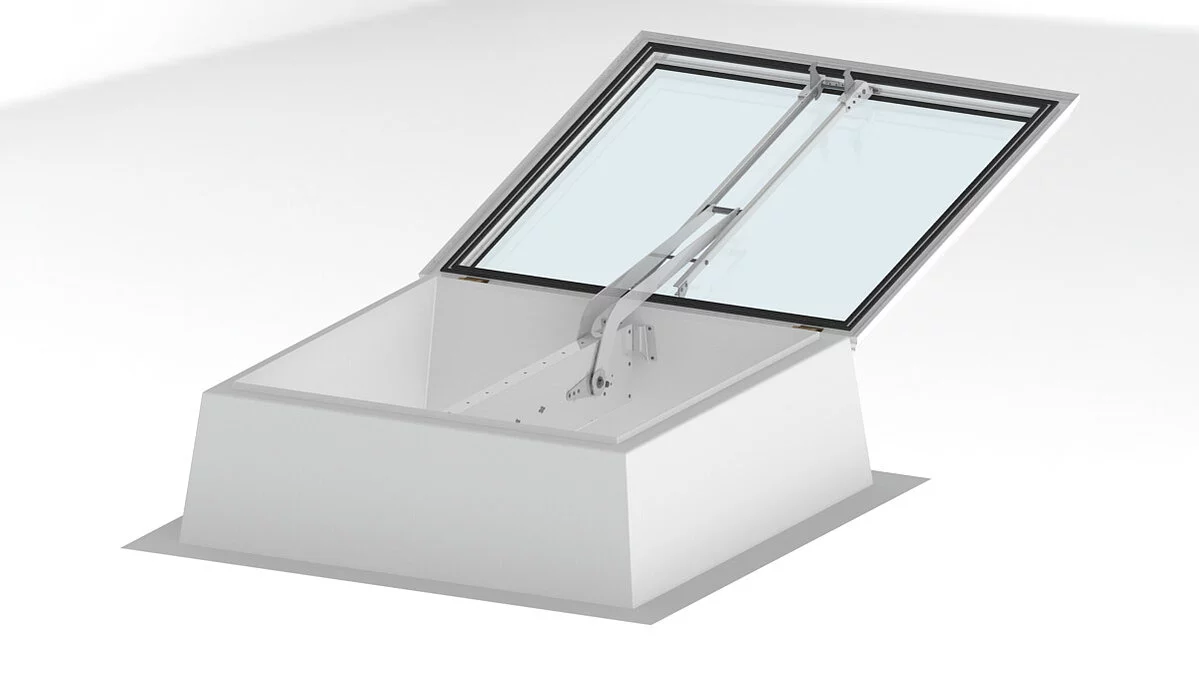

SHEV položaj

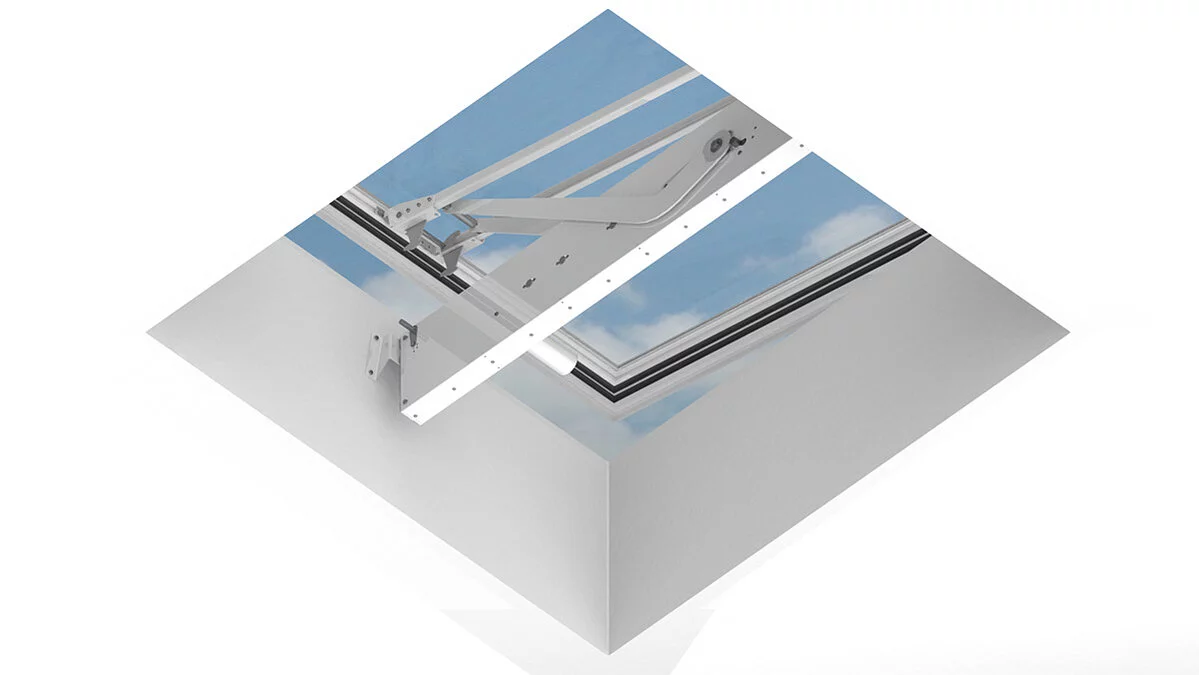

Unutarnji pogled

Opis proizvoda

Ravni krovni prozor Smoke Lift F100

Novo razvijeni ravni krovni prozor Smoke Lift F100 objedinjuje prednosti staklenog krovnog prozora F100 s funkcionalnošću električnog sustava za odvod dima i topline (SHEV) u skladu s normom EN 12101-2.
Uz iznimnu toplinsku izolaciju i atraktivan dizajn, ovaj SHEV sustav (dostupan u izvedbi 24 V ili 48 V) osigurava visoku razinu sigurnosti i udobnosti za stambene i radne prostore.

Prednosti na prvi pogled

  • Brzo otvaranje (165°) za manje od 60 sekundi

  • Trajna zaštita od propadanja

  • Višestupanjska ventilacija ugrađena serijski

  • Jednostavno zatvaranje nakon lažne aktivacije / održavanju prilagođena izvedba

  • Tvrdi krovni pokrov, nezapaljiv

  • Funkcija otvaranja i zatvaranja ugrađena serijski

  • Dostupne dimenzije: do 150 × 150 cm

  • Širok izbor ostakljenja: dvoslojno ili troslojno termoizolacijsko staklo (Ug do 0,95 W/(m²K)); opcionalno: matirano ili s prozirnom zaštitnom folijom

  • Jednostavna ugradnja: bez vijaka, bez alata, intuitivna montaža

  • Konstrukcija u potpunosti bez toplinskih mostova s Uw vrijednošću između 1,45 i 1,07 W/(m²K), ovisno o vrsti ostakljenja (prema EN ISO 10077-1 za referentni element dimenzija 120 × 120 cm)

  • Toplinski izoliran, bešavni GFK nastavni vijenac visine 30, 40 ili 50 cm, s U-vrijednostima između 0,5 W/(m²K) i 0,9 W/(m²K)

Ispitne vrijednosti prema EN 12101-2

Ispitana funkcionalna pouzdanost: Re 1000, otvaranje/zatvaranje, ventilacija 10.000

Snježno opterećenje: SL 1000 – SL 2000

Otpornost na niske temperature: T (−15 °C)

Opterećenje vjetrom: WL 1500

Otpornost na požar: F 300

Dimenzije i tehničke vrijednosti

Različite izvedbe prilagođene svakom projektu

Aa-vrijednosti (m²)
Kosi vijenac		 Aa-vrijednosti (m²)
Strmi vijenac sa spojlerom
Građevinski otvor (cm) 24V /48V – solo 24V /48V – tandem 24V /48V – solo 24V /48V – tandem
100/100 0.60 – – –
100/150 0.90 – 1,08 –
120/120 0,88 – 1,02 –
120/150 1,21 – – –
125/125 0,97 – – –
140/140 1,22 – – –
150/150 1,42 1,35 – 1,58

Tehnički detalji

Različite izvedbe prilagođene svakom projektu

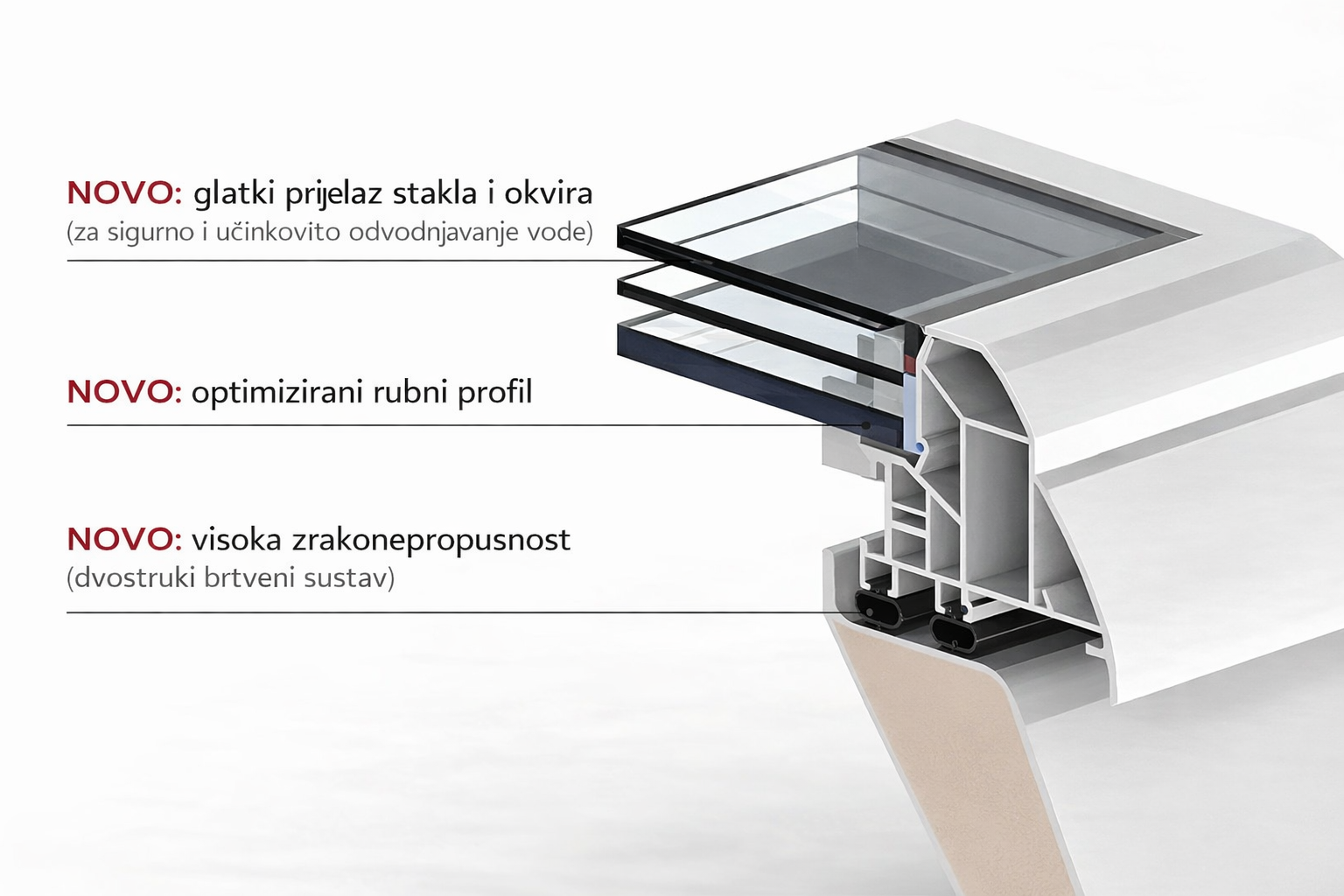

Napredna tehnologija Integracija troslojnog toplinsko-izolacijskog ostakljenja s izvrsnim Ug-vrijednostima Izvrsna, certificirana zrakonepropusnost zahvaljujući novom sustavu dvostruke „balon” brtve Potpuno toplinski izoliran nastavak (upstand) od GRP-a, bez spojeva te time 100 % paronepropustan Vrlo velika nosivost zahvaljujući optimiziranim profilima UV-otporni rubni spoj stakla Glatki prijelazi između ostakljenja i profila okvira osiguravaju nesmetano otjecanje kišnice bez zadržavanja nečistoća Okvir bez toplinskih mostova, klasificiran kao vodonepropustan pri udarnom kišenju u skladu s EN 12208 E1500 (ekvivalent izloženosti jakoj kiši i brzini vjetra 14) Usklađeno s normom DIN 18234 bez dodatnih mjera

Energetska učinkovitost

Glass Skylight F100 osigurava cjelovitu i optimalnu toplinsku izolaciju u jednoj kompaktnoj jedinici, potpuno bez toplinskih mostova. Uw-vrijednost od 1,45 – 1,07 W/(m²K) izračunata je prema normi EN ISO 10077-1 za referentni element dimenzija 120 × 120 cm, a ovisi o odabranom tipu ostakljenja.

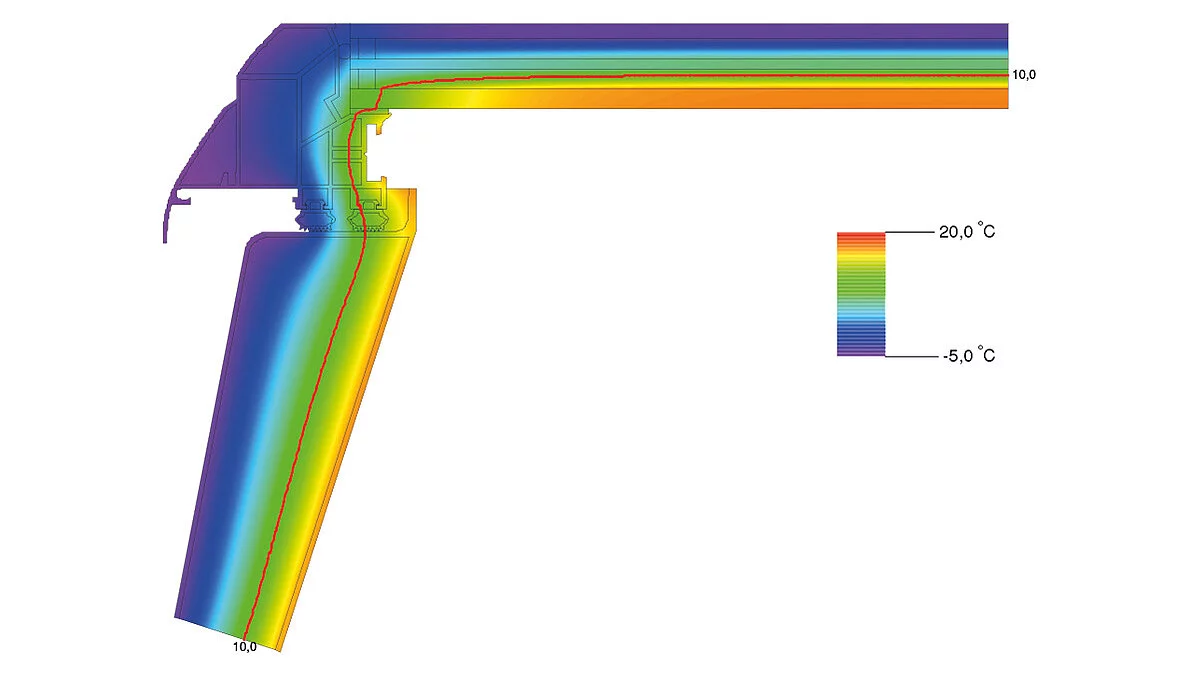

Izoterme – toplinska zaštita vidljiva na prvi pogled

Optimizirane izotermne linije osiguravaju ujednačene zone toplinske izolacije bez slabih točaka kroz cijelu konstrukciju, čime se postiže vrhunska toplinska zaštita i dokazuje optimalna energetska učinkovitost sustava. Ovaj koncept proizvoda bez toplinskih mostova LAMILUX naziva: Potpuno toplinski izoliran proizvod

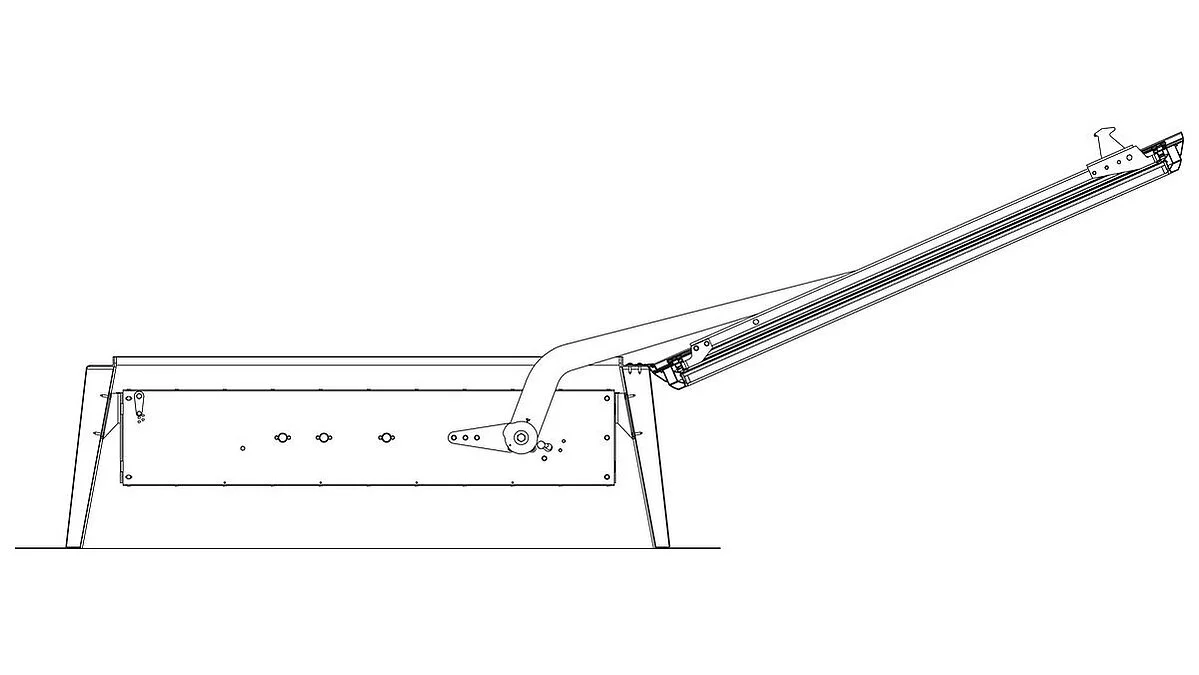

Tehnički presjek

Preuzimanja

Tehnička dokumentacija i brošure

pdf
Sustavi za odvod dima i topline (SHEV)
Brošura
pdf
Ravni krovni prozori
Brošura

Novosti i posebne ponude

Zanimljivosti
Što je točno U-vrijednost?

Koeficijent prolaska topline, odnosno U-vrijednost građevinskog elementa predstavlja praktičnu mjeru njegove toplinske propusnosti, temeljenu na provođenju topline.
