RAVNI KROVNI PROZOR FE 3°

ELEGANCIJA SA NAGIBOM

Ravni krovni prozor FE 3°

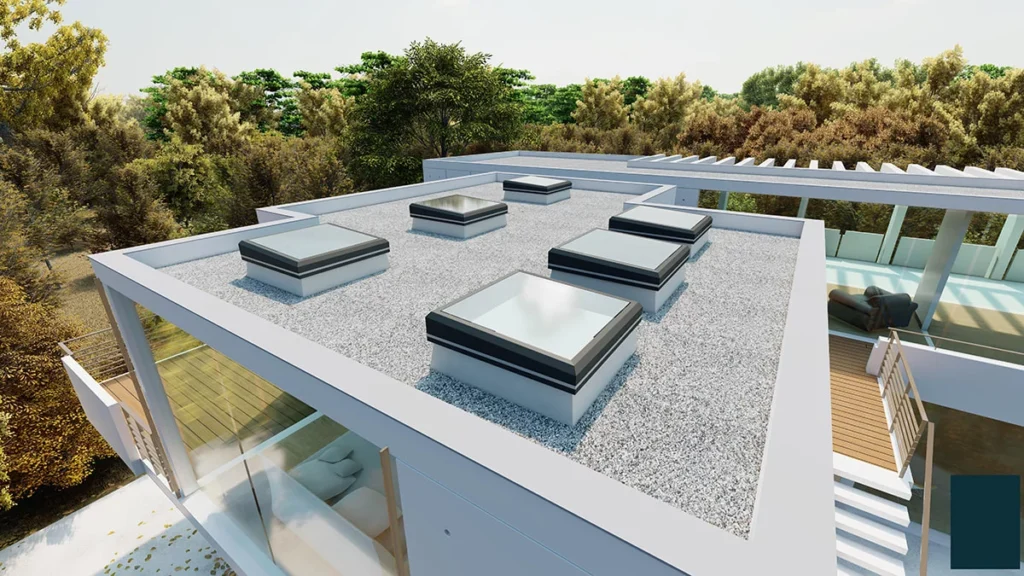

Galerija

Prednosti na prvi pogled

Ravni krovni prozor FE 3°

Kvaliteta
  • Optimalna toplinska izolacija zahvaljujući cjelokupnoj strukturi bez toplinskih mostova
  • Inteligentno upravljanje za prirodnu ventilaciju i rolete za zaštitu od sunca
  • Optimizirana zvučna izolacija i smanjena buka kiše
  • Nepropusnost protiv kiše prema DIN EN 1027 = E (1950)
  • Propusnost zraka u skladu s DIN EN 1026 = Klasa 4
  • Otpornost na vjetar u skladu s DIN EN 12211 = C5
  • Procjena životnog ciklusa na jednostavan način: Za LAMILUX stakleni krovni prozor FE 3° dostupna je sveobuhvatna deklaracija o utjecaju na okoliš prema normama DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 i DIN EN ISO 14025.
Dizajn
  • Ujednačen izgled
  • Estetski, klasičan i elegantan dizajn

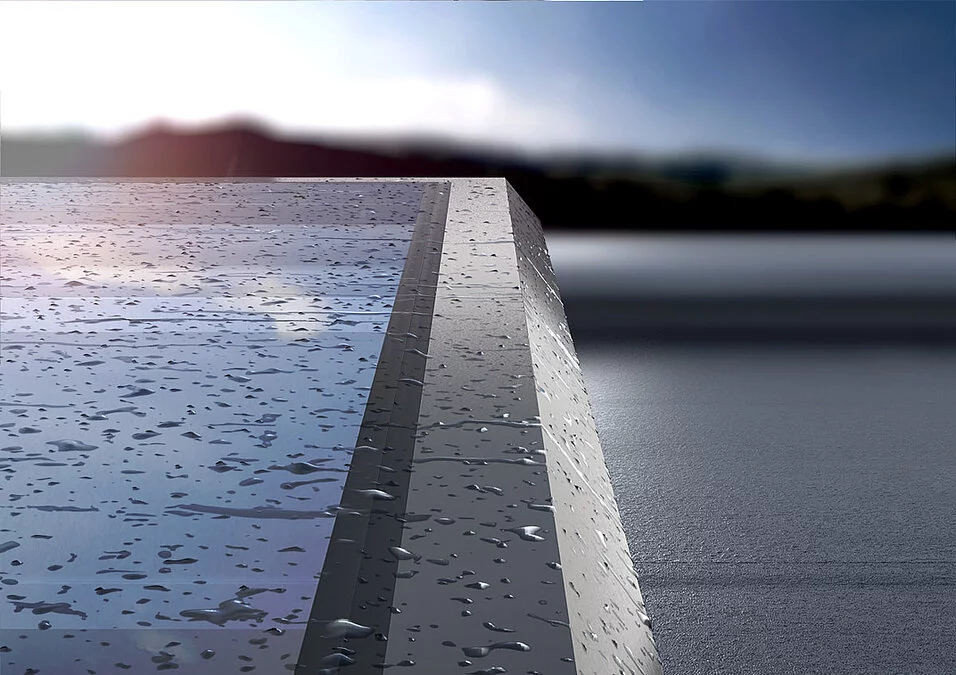

  • Ravan prijelaz između profila okvira i ostakljenja
  • Nesmetana odvodnja vode i nečistoća zahvaljujući nagibu elementa od 3°
  • Nagrađivani dizajn
  • Širok izbor boja prema RAL sustavu (okolni okvir)
Sigurnost
  • Odobrena zaštita od pada prema DIN 18008-6
  • Otpornost na vanjsku izloženost vatri od letećih iskri i zračenja topline s klasifikacijom B, krov (t1) prema DIN EN 13501-5
  • Visoka otpornost na tuču zahvaljujući vanjskom staklu od ESG materijala kao standardnoj opremi
Upotreba
  • Naš LAMILUX stakleni krovni prozor FE 3° je BIMready – dostupno na bimobjects.com
  • Isporuka potpuno prethodno sastavljenog elementa na gradilište
  • Jednostavna instalacija
  • Učinkovito održavanje

Varijante

Različite izvedbe prilagođene svakom projektu

Ostakljenja

Naša ponuda ostakljenja uzima u obzir različite aspekte na individualnoj osnovi

  • Upad dnevnog svjetla – Prozirnost i difuzija svjetlosti
  • Energetska učinkovitost/toplinska izolacija
  • Zaštita od sunca/zaštita od vrućine
  • Zvučna izolacija
  • Samočišćenje
  • Trajna zaštita od propadanja

Vrste ostakljenja

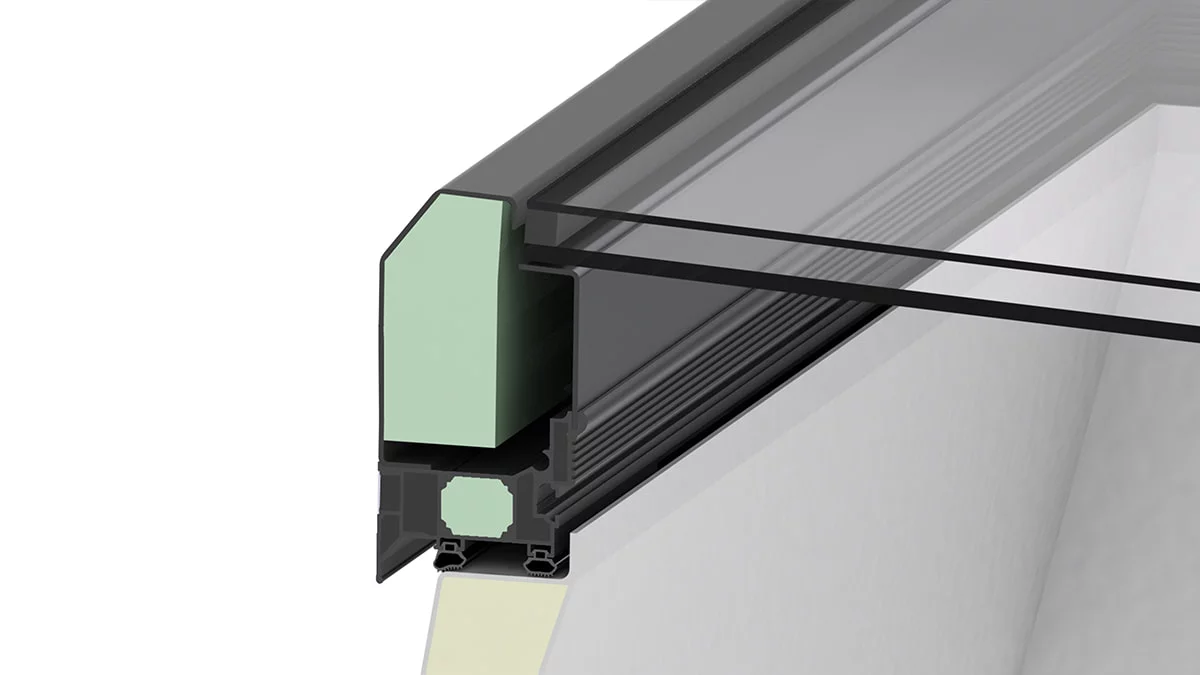

Toplinsko izolacijsko ostakljenje
W102 dvoslojno ESG

  • Ug vrijednost: cca. 1,1 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 38 dB

  • Propusnost svjetlosti: cca. 80 %

  • Ukupna propusnost energije g: cca. 62 %

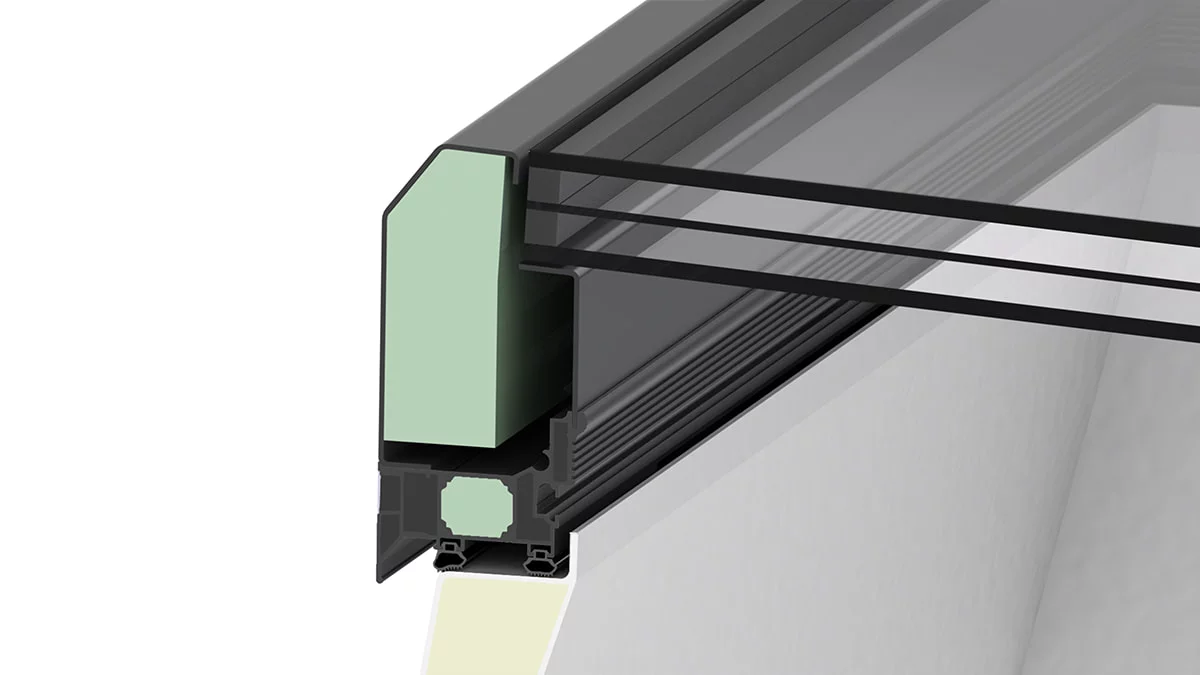

Toplinsko izolacijsko ostakljenje
I10 troslojno ESG

  • Ug vrijednost: cca. 0,6 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 39 dB

  • Propusnost svjetlosti: cca. 72 %

  • Ukupna propusnost energije g: cca. 51 %

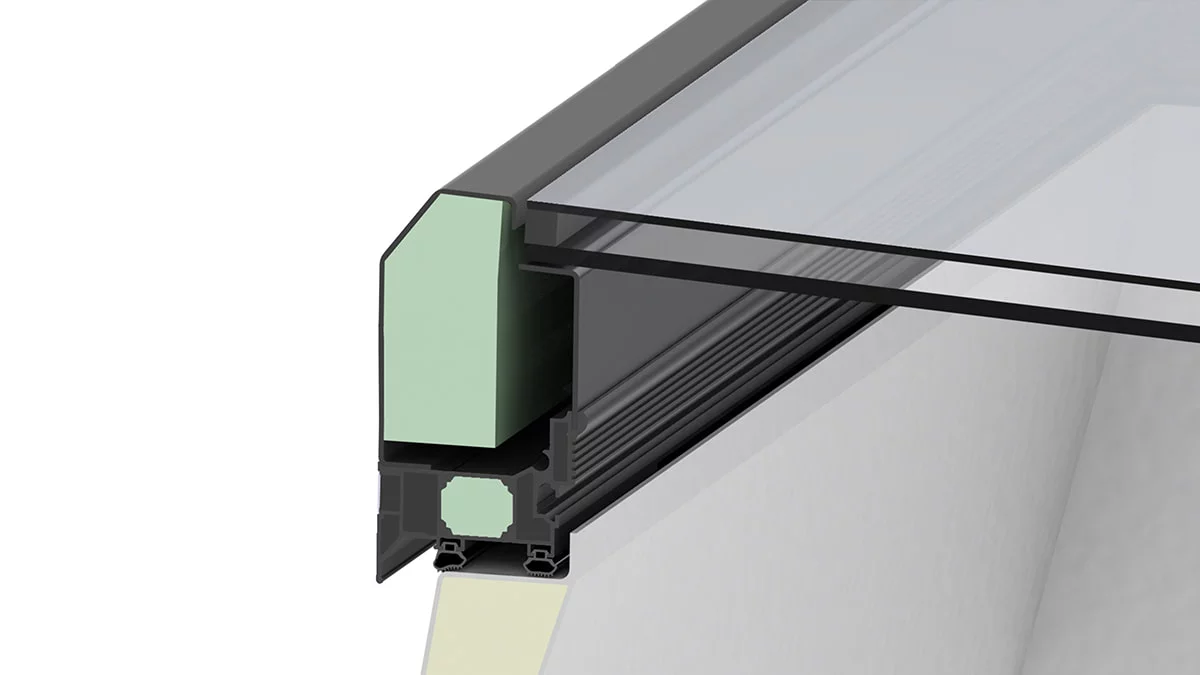

Toplinsko izolacijsko ostakljenje s mat svijetlom folijom MHF
W103 dvoslojno ESG

  • Ug vrijednost: cca. 1,1 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 38 dB

  • Propusnost svjetlosti: cca. 54 %

  • Ukupna propusnost energije g: cca. 59 %

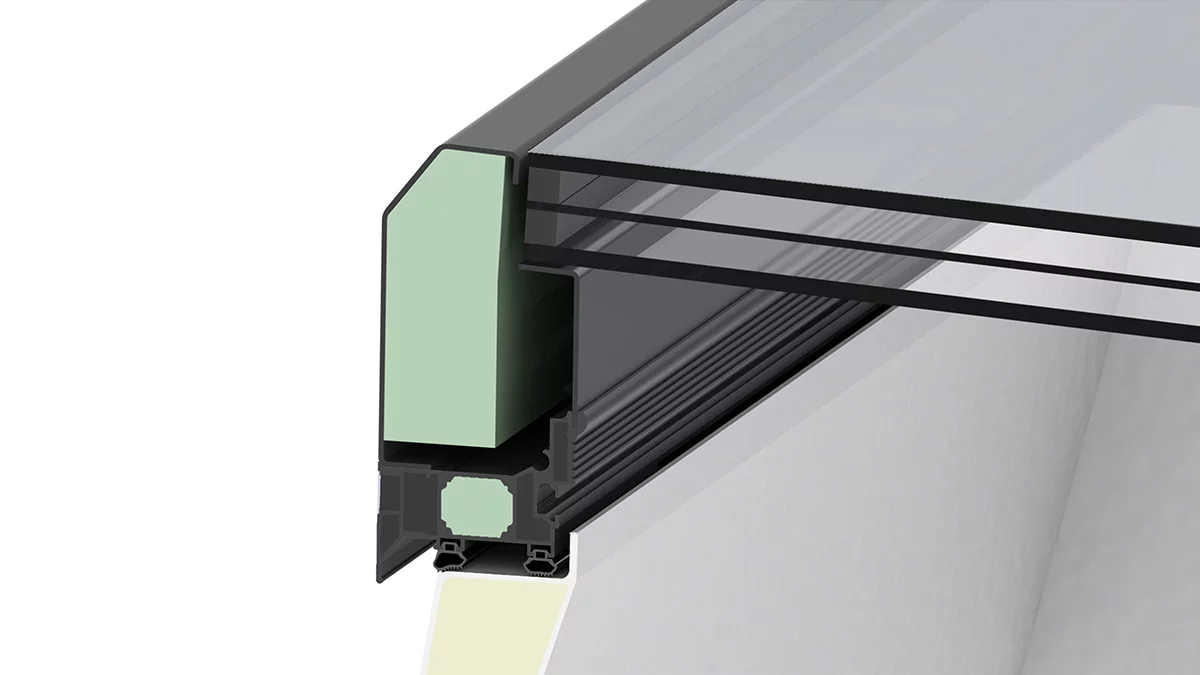

Toplinsko izolacijsko ostakljenje s mat svijetlom folijom MHF
W303 troslojno ESG

  • Ug vrijednost: cca. 0,6 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 39 dB

  • Propusnost svjetlosti: cca. 49 %

  • Ukupna propusnost energije g: cca. 50 %

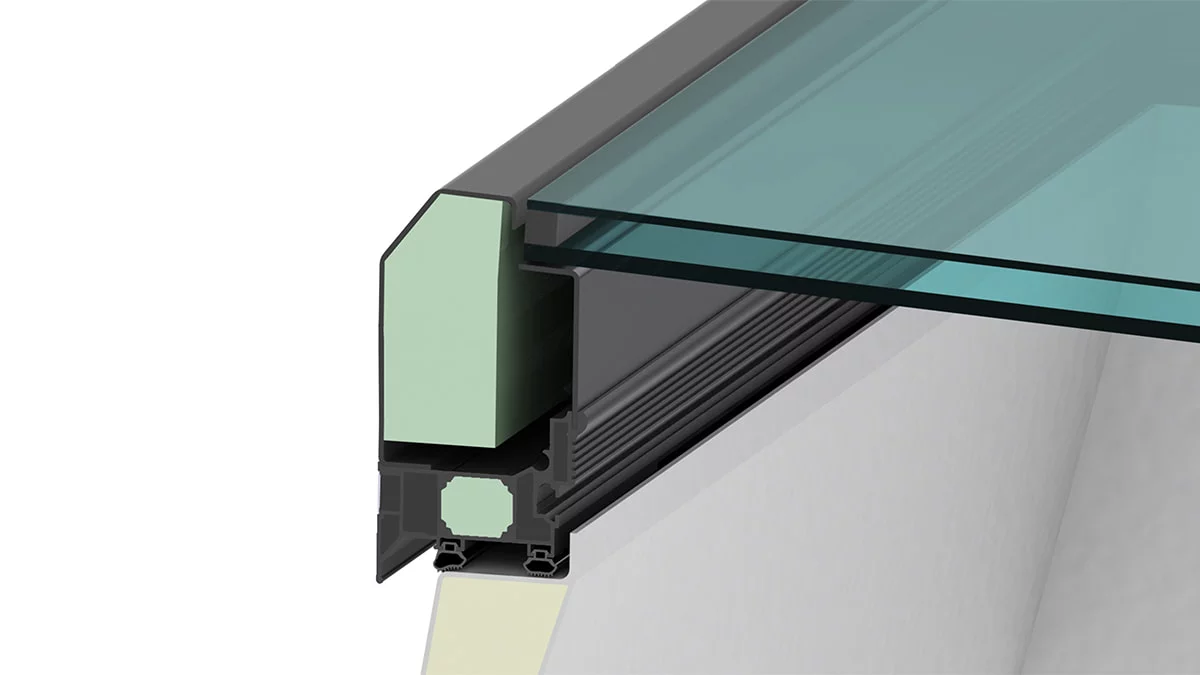

Ostakljenje za zaštitu od sunca
S109 dvoslojno 60/30 ESG

  • Ug vrijednost: cca. 1,1 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 38 dB

  • Propusnost svjetlosti: cca. 61 %

  • Ukupna propusnost energije g: cca. 30 %

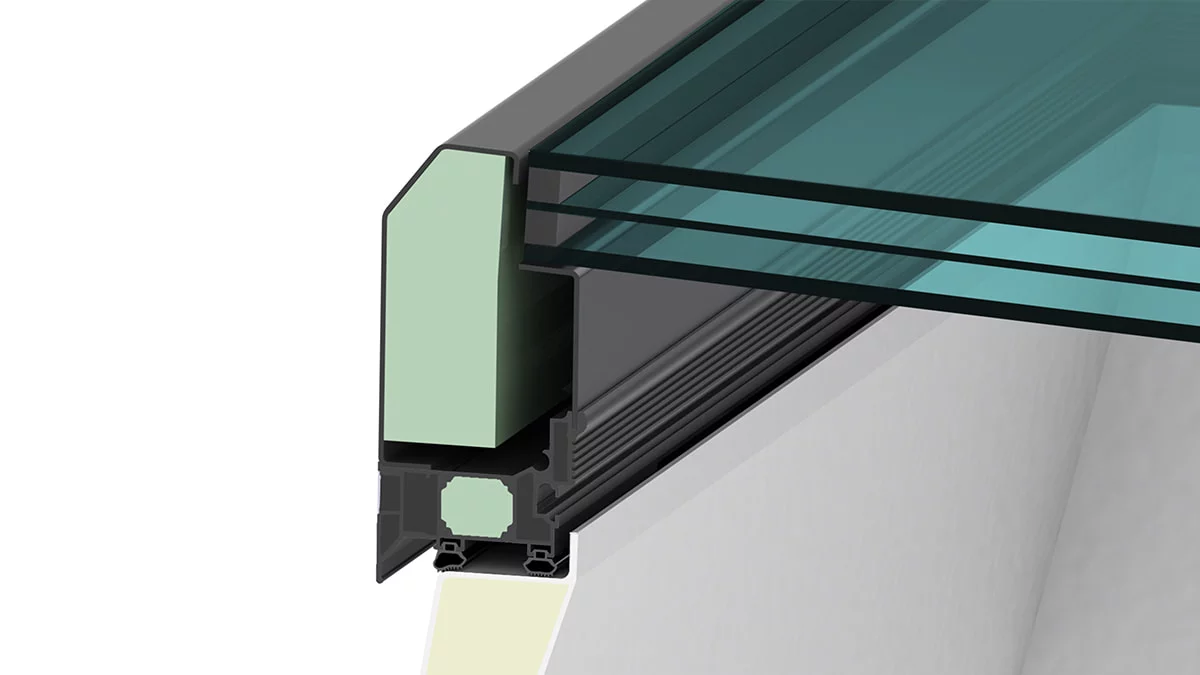

Ostakljenje za zaštitu od sunca
S117 troslojno 60/30 ESG

  • Ug vrijednost: cca. 0,6 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 39 dB

  • Propusnost svjetlosti: cca. 55 %

  • Ukupna propusnost energije g: cca. 28 %

Ostakljenje za zaštitu od sunca s mat svijetlom folijom MHF
S101 dvoslojno 50/25 ESG

  • Ug vrijednost: cca. 1,1 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 38 dB

  • Propusnost svjetlosti: cca. 49 %

  • Ukupna propusnost energije g: cca. 27 %

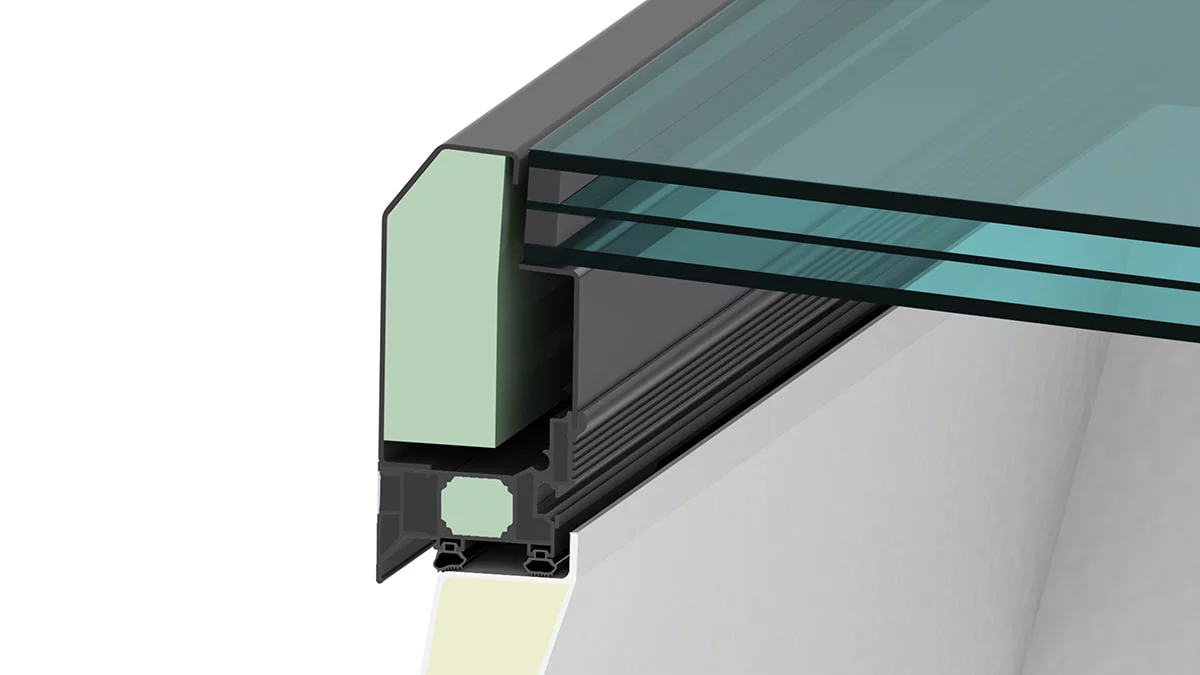

Ostakljenje za zaštitu od sunca s mat svijetlom folijom MHF
S121 troslojno 50/25 ESG

  • Ug vrijednost: cca. 0,6 W/(m²K)

  • Vrijednost zvučne izolacije: cca. 39 dB

  • Propusnost svjetlosti: cca. 45 %

  • Ukupna propusnost energije g: cca. 25 %

Pribor

Funkcionalni dodaci za veću sigurnost, udobnost i učinkovitost

Ventilacijske jedinice

Ovisno o veličini i težini stakla, dostupni su sljedeći modeli

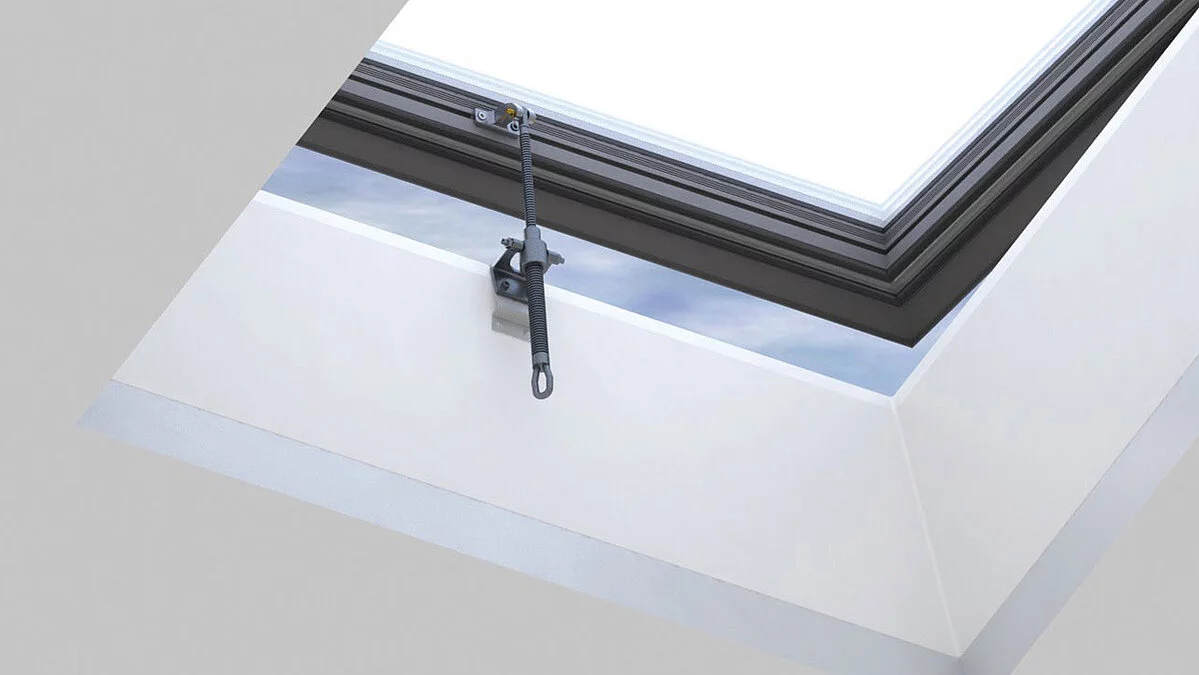

Ručni otvarač – Spiralni

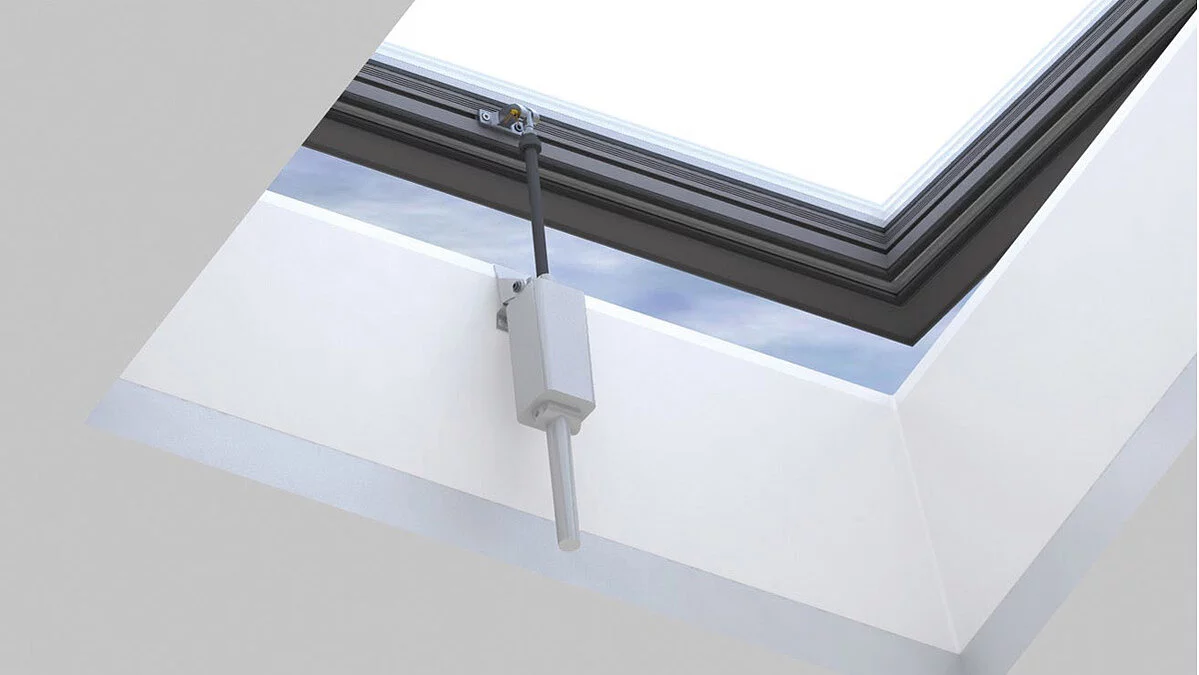

Vretenasti pogon, 230 V (24 V na zahtjev)

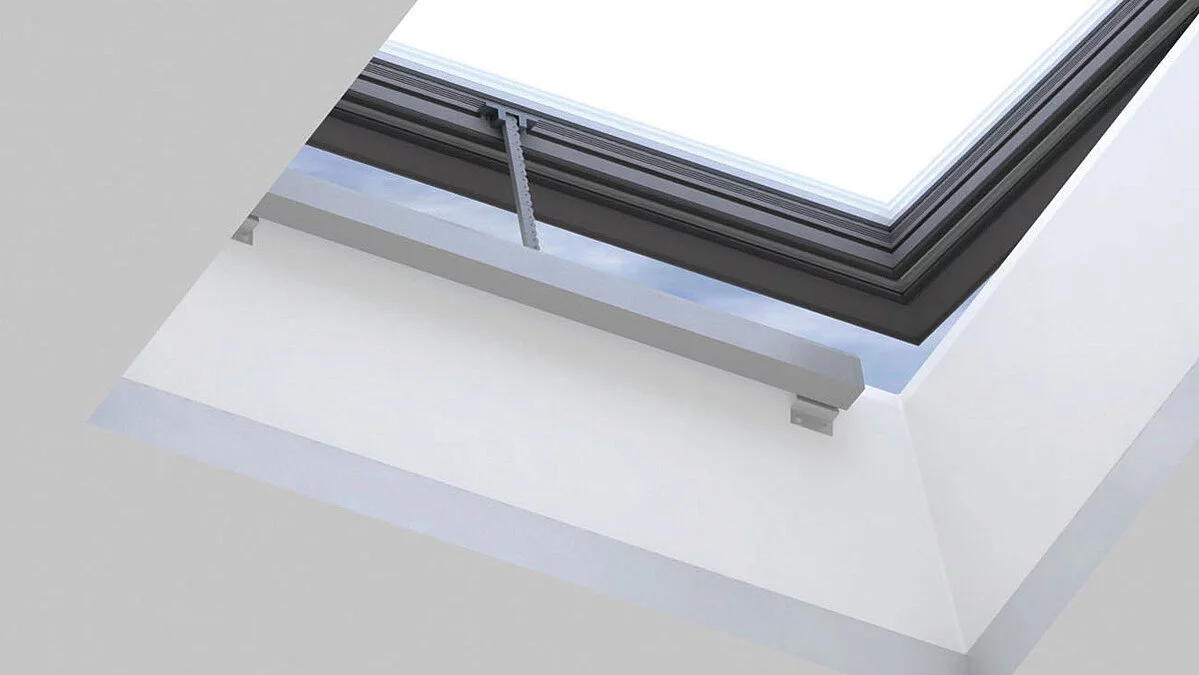

Lančani pogon, (24 V na zahtjev)

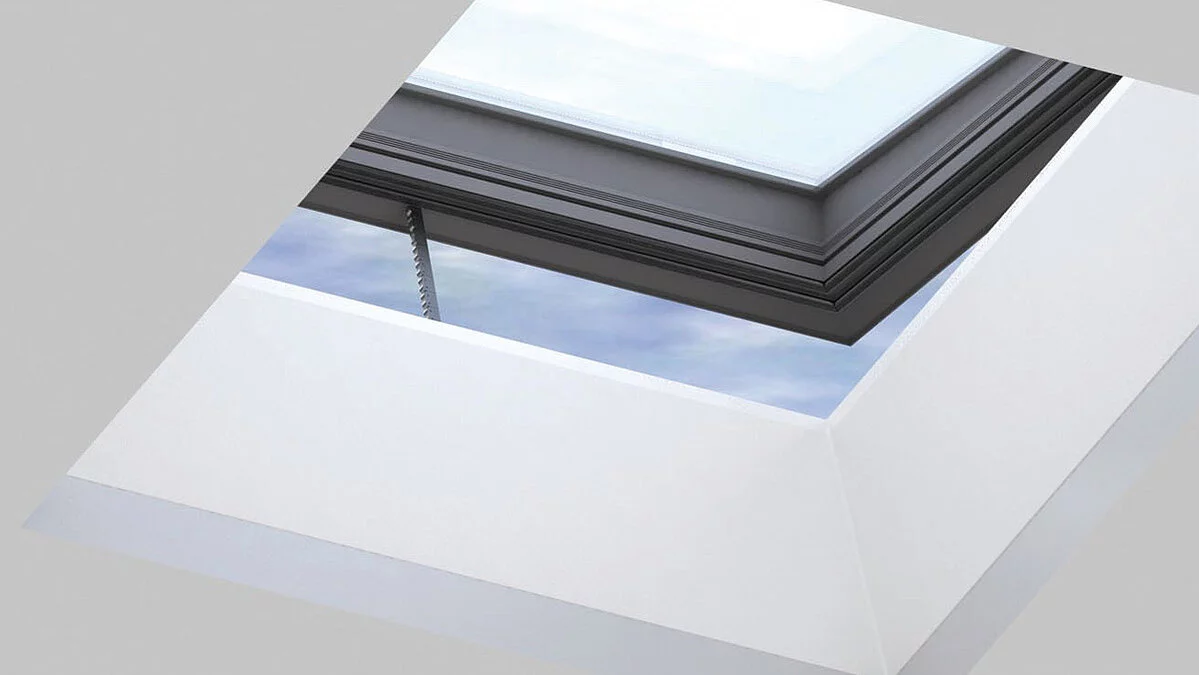

Integrirani lančani pogon

Dodatni pribor

Zaštita od sunca
  • Unutarnja izvedba sa sigurnosnim zateznim šipkama

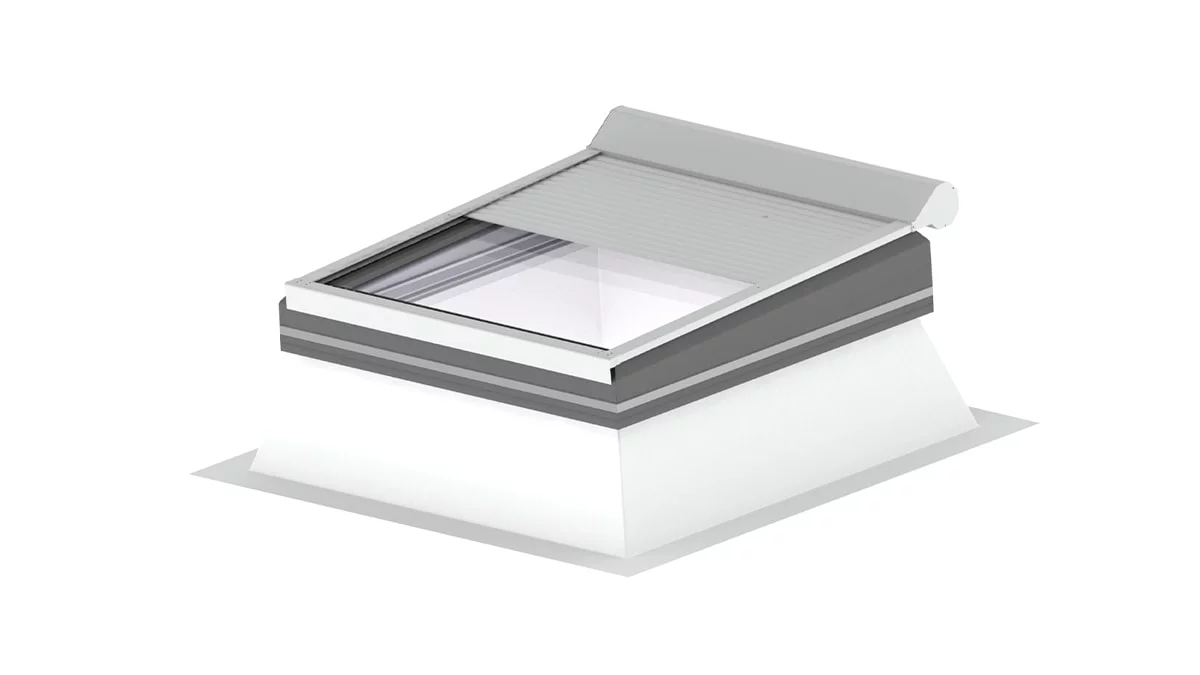

  • Vanjska izvedba kao roleta / sjenilo
  • Vanjska kruta izvedba (zaštita od sunca s efektom listopadnog drveća)

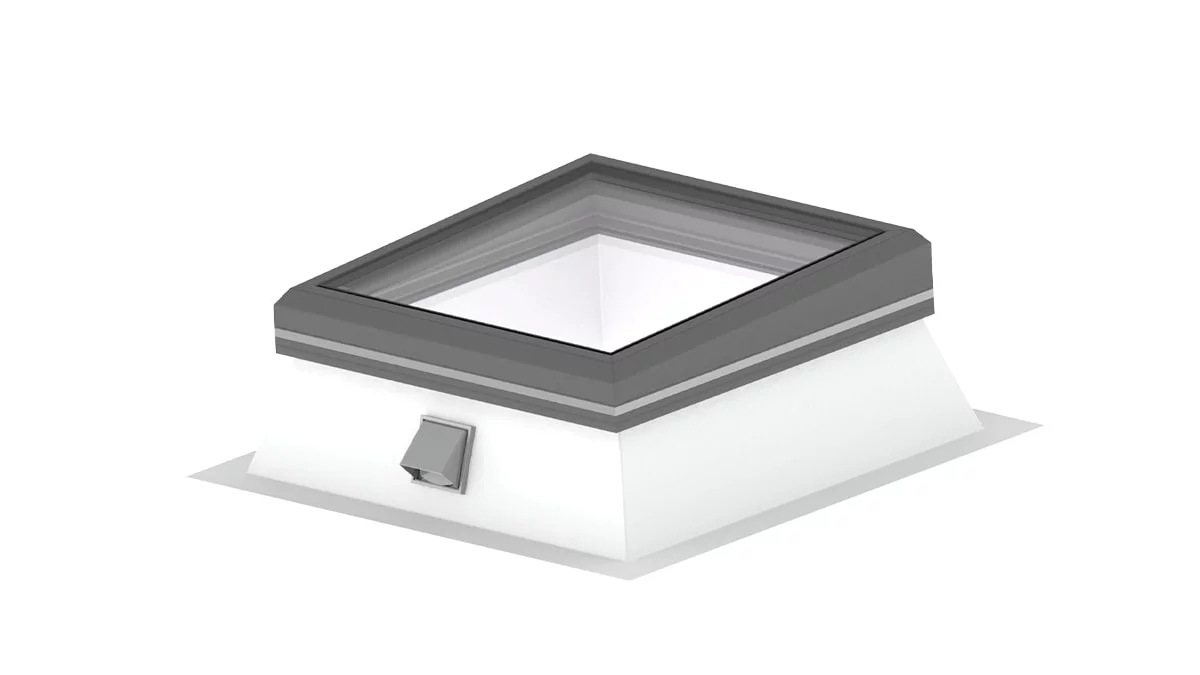

Ventilacijska jedinica za male prostore
  • Integrirano u nastavne vijence visine 30, 40, 50 i 70 cm za ventilaciju
  • Integrirana navlaka za zaštitu od vremenskih uvjeta i insekata
  • Volumen protoka zraka: 180 m³/h
  • Klasa zaštite: IP34

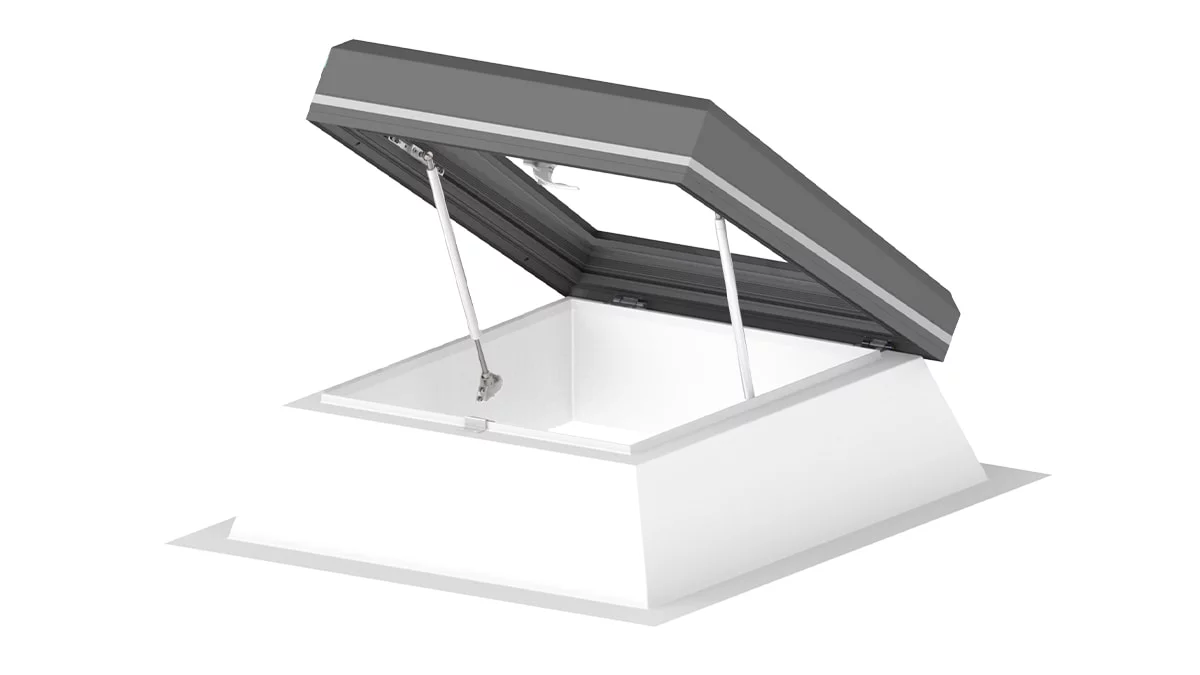

Izlaz na ravni krov s ručnim otvaranjem
  • Jednostavno otvaranje pomoću plinskih opruga
  • Za dvostruko ostakljenje do veličine 120 cm x 120 cm
  • Za trostruko ostakljenje do veličine 100 cm x 100 cm

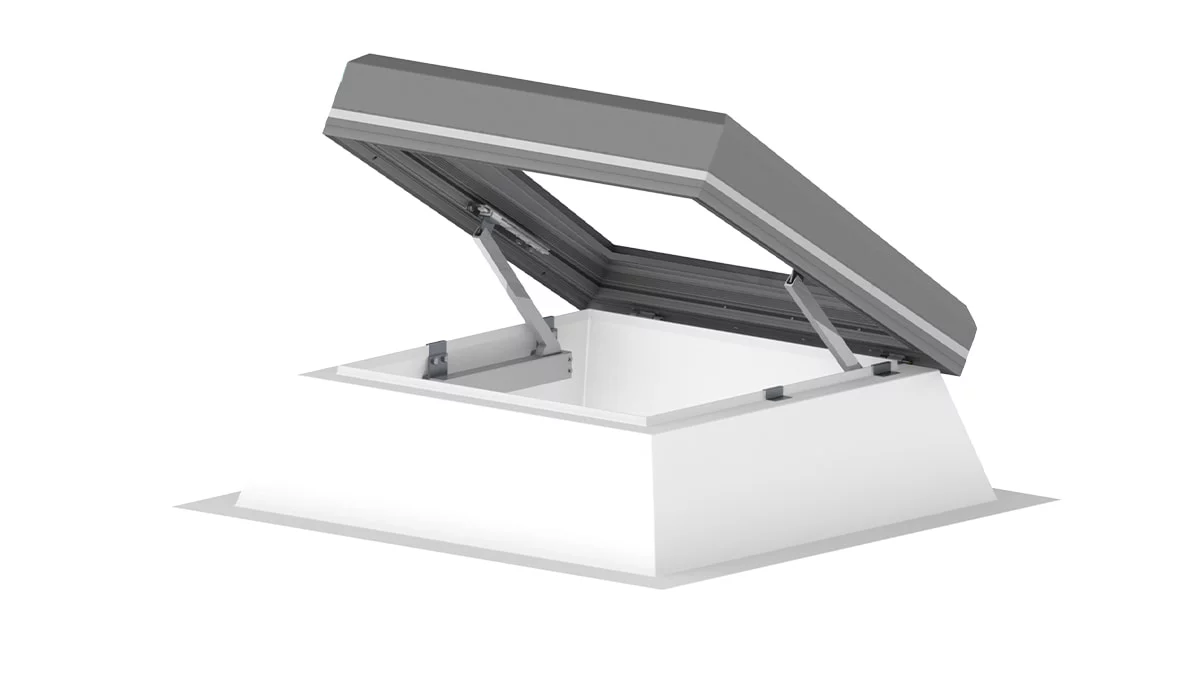

Izlaz na ravni krov s električnim otvaranjem
  • Praktično otvaranje pomoću elektromotora
  • Za dvostruko ostakljenje do veličine 120 cm x 150 cm
  • Za trostruko ostakljenje do veličine 120 cm x 120 cm

Senzori za vjetar i kišu
  • Za automatsko otvaranje i zatvaranje staklenog krovnog prozora u slučaju vjetra i kiše
  • Djeluje kao grupa ili pojedinačno

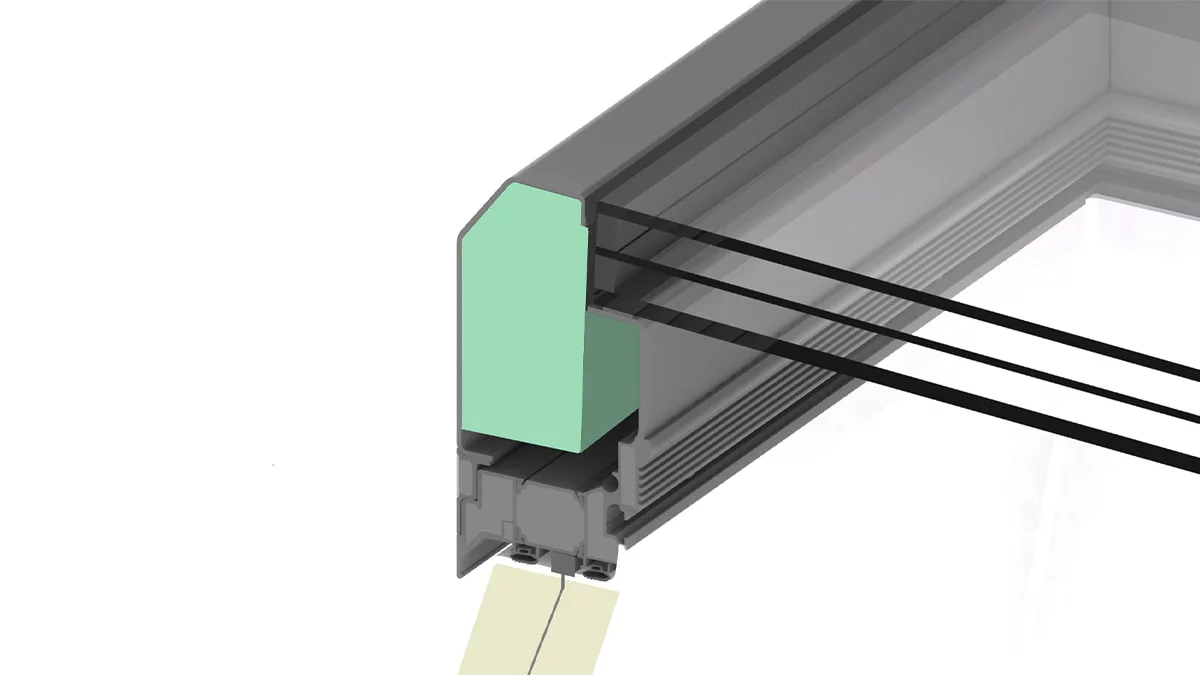

REED kontakt
  • Magnetni prekidač integriran u profil okvira za beskontaktno prebacivanje
  • Indikacija položaja otvaranja (zatvoreno/otvoreno) elementa dnevnog svjetla
  • Mogućnost spajanja na alarmni sustav

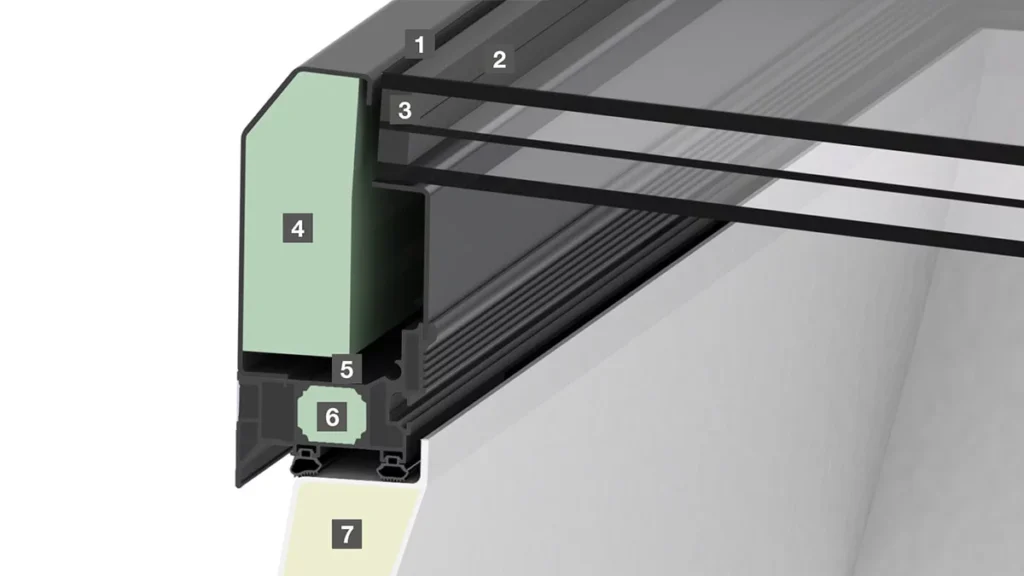

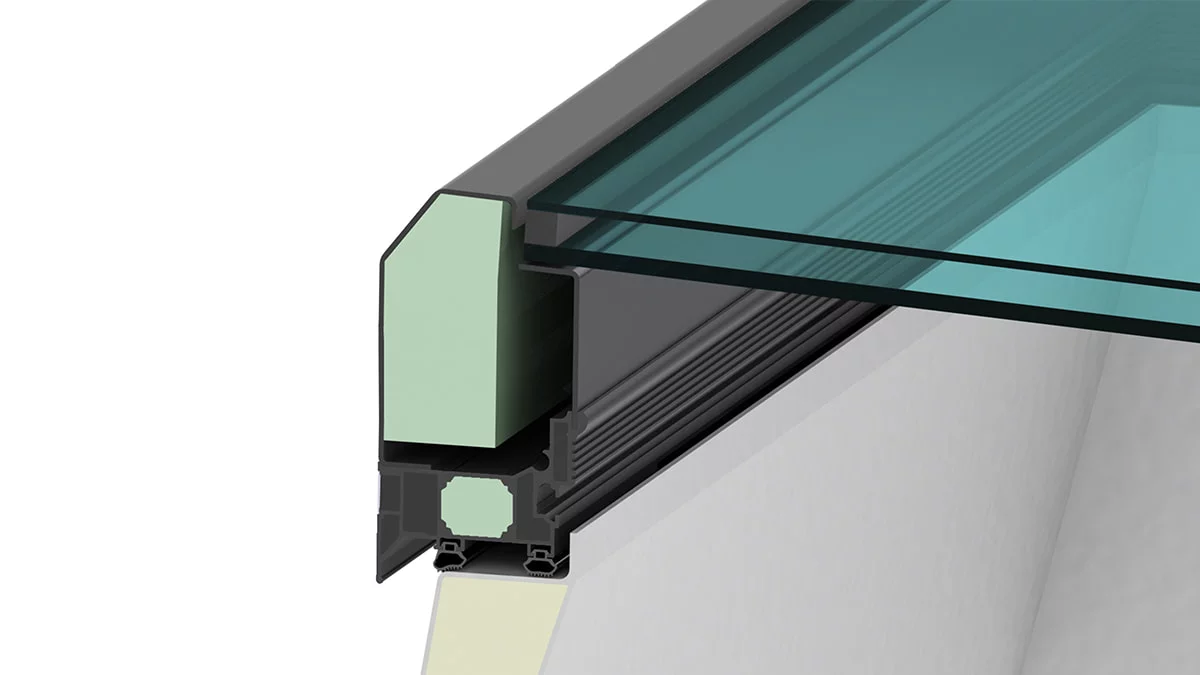

Tehnički detalji

Precizno razvijena rješenja za dugotrajnu pouzdanost

  • Dizajn strukturnog ostakljenja
  • Ravna drenažna površina
  • „Topli rub” – razmaknice između stakala izrađeni od materijala niske toplinske vodljivosti, kao standardna izvedba
  • Integracija svih pogona i komponenti u profil okvira
  • TAD – Thermo Active Design: Izotermna krivulja bez prijeloma u sustavu profila
  • Toplinski optimizirana izolacijska jezgra
  • Toplinski izolirani nastavni vijenac od kompozita ojačanog staklenim vlaknima:
    izrađen bez spojeva (opcionalno) i s kontinuiranom izolacijskom jezgrom od PU pjene, debljine 60 mm

GFK nastavni vijenac

Stabilnost i toplinska izolacija u brojnim izvedbama

Nastavni vijenac čini temelj konstrukcije i osigurava optimalan toplinski spoj s građevinskom konstrukcijom. Nastavni vijenci proizvođača LAMILUX, izrađeni od kompozita ojačanog staklenim vlaknima (GFK), ne sadrže CFC tvari, pune su bijele boje te su toplinski izolirani poliuretanskom tvrdom pjenom. Opremljeni su vremenski otpornim brtvljenjem i klasificirani kao gorivi materijal bez stvaranja zapaljivih kapljica.

LAMILUX nastavni vijenci imaju zatvoreni kutijasti presjek, što im osigurava visoku stabilnost i otpornost na deformacije. Različiti metalni umetci mogu se izravno laminirati u konstrukciju, čime je osigurano sigurno sidrenje okova i osobne zaštitne opreme (PPE).

LAMILUX nastavni vijenci mogu se proizvoditi u iznimno velikom broju varijanti s obzirom na visinu i kut nagiba, a nude i brojne mogućnosti prilagođenih krovnih priključaka.
Primjer: toplinski izolirana osnovna prirubnica – na zahtjev su dostupne i varijabilne debljine izolacije.

DIN 18234 – Sprječavanje širenja požara na ravnim krovovima

GFK nastavni vijenac i aluminijski okolni profil okvira čine dodatne sigurnosne mjere na ravnim krovovima nepotrebnima. Površinska zaštita u obliku nasipanja šljunka nije potrebna.
