IZLAZ NA RAVNI KROV COMFORT SWING

UDOBNOST U EKSKLUZIVNOM DIZAJNU

Izlaz na ravni krov Comfort Swing

Galerija

Prednosti na prvi pogled

Izlaz na ravni krov Comfort Swing

Dizajn i udobnost

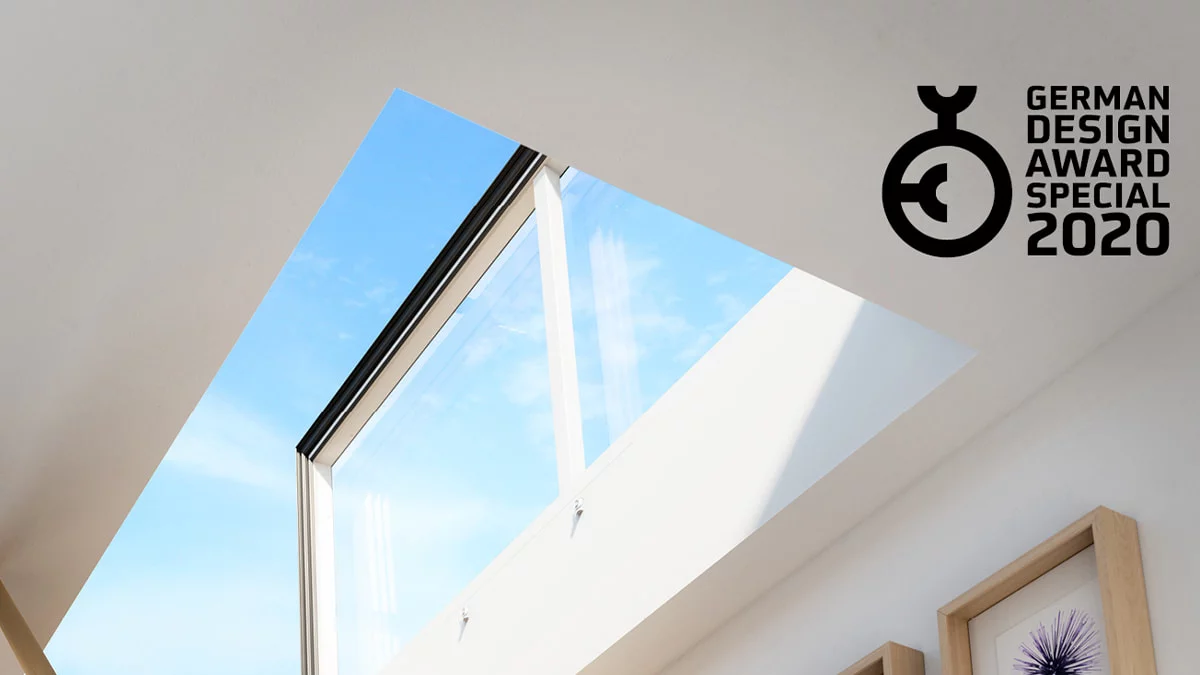

  • Dobitnik German Design Award 2020 u kategoriji Special Mention

  • Dobitnik nagrade Readers’ Choice Award 2021 u kategoriji Building Envelope – Windows & Doors

  • Obilan ulazak dnevnog svjetla

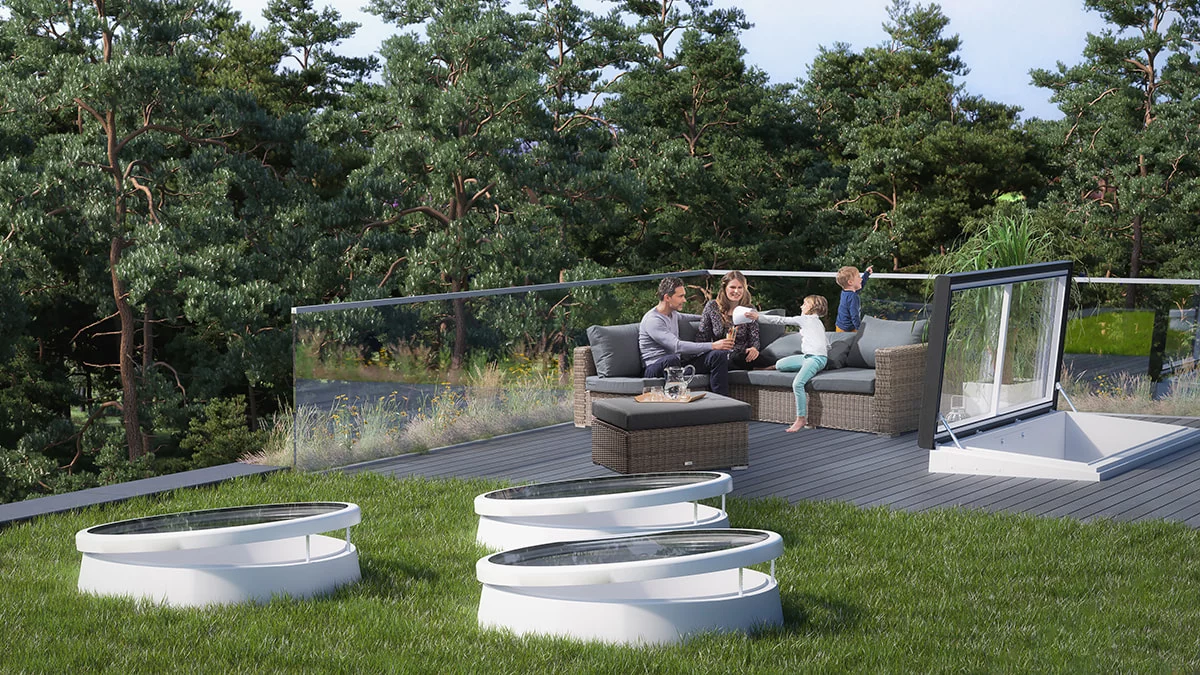

  • Udoban pristup krovnoj terasi

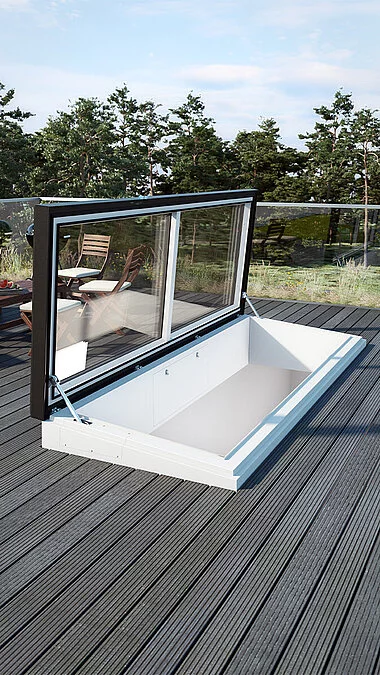

  • Krovni izlaz za ravni krov otvara se pod kutom od 84° u približno 25 sekundi

  • Sklopni mehanizam osigurava više prostora na krovnoj terasi

  • Samočišćenje zahvaljujući nagnutom nastavnom vijencu

  • Gornji element s ravnim prijelazom iz okvira u ostakljenje

  • Kontinuirano otvaranje pomoću hidrauličkog cilindra

  • Širok izbor boja prema RAL karti (rubni profili i područje otvora)

  • Krilni sustav, pogon i gornji element potpuno tvornički prethodno sastavljeni

  • Smjer otvaranja DIN lijevo ili DIN desno moguće odabrati prilikom narudžbe

Sigurnost
  • Funkcija zaustavljanja u nuždi tijekom zatvaranja svjetlosnom barijerom
  • Zatvaranje i otvaranje elementa moguće je putem opcionalnog ključa
  • Može se otvoriti ili zatvoriti tijekom nestanka struje ručnim upravljanjem pomoću poluge
  • Sukladnost s DIN 18234 bez dodatnih mjera (sprječavanje širenja požara na ravnom krovu)
  • Zaštita od propadanja prema DIN 18008-6
  • Standardno: Vanjska ploča TSG, unutarnja ploča LSG
  • Otpornost na vanjsko izlaganje vatri od letećih iskri i toplinskog zračenja s klasifikacijom krova B (t1) prema DIN EN 13501-5
Energetska učinkovitost
  • Potpuna konstrukcija bez toplinskih mostova
  • Potpuno toplinski izolirani nastavni vijenac
  • Može se opremiti najkvalitetnijim funkcionalnim staklom
  • Minimizirani rizik kondenzacije

Varijante i dimenzije

Različite izvedbe prilagođene svakom projektu

Vrste ostakljenja
Oznaka Ug- vrijednost Prozirnost Ukupni prijenos energije Zvučna izolacija
W110 0,6 W/(m²K) 72% 51%  39 dB
W303 0,6 W/(m²K) 49% 50%  39 dB
60/30 S117 0,6 W/(m²K) 55% 30%  39 dB
60/30 S118 0,6 W/(m²K) 37% 27%  39 dB
50/25 S121 0,6 W/(m²K) 47% 26%  39 dB
50/25 S122 0,6 W/(m²K) 31% 23%  39 dB
70/37 S125 0,6 W/(m²K)  62% 34%  39 dB
O70/37 S126 0,6 W/(m²K) 42% 34%  39 dB



Građevinski otvor (dimenzije za narudžbu)
100 / 300 cm 100 / 350 cm

Pribor

Funkcionalni dodaci za veću sigurnost, udobnost i učinkovitost

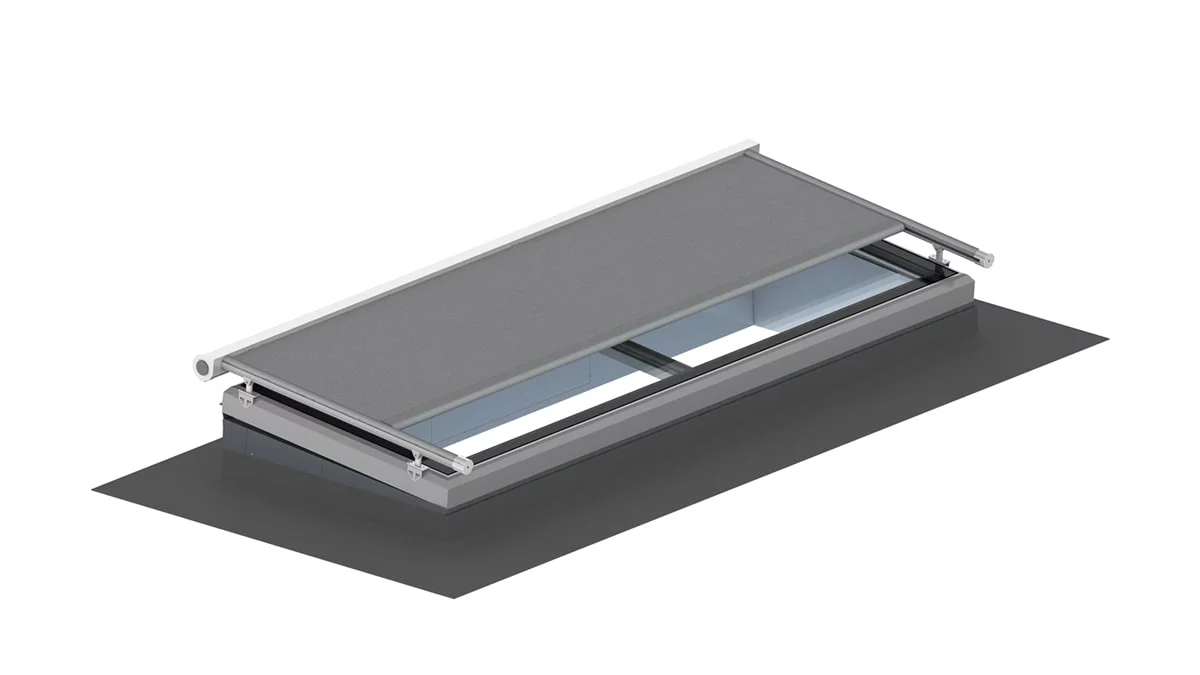

Zaštita od sunca

Upad dnevnog svjetla i unos solarne topline stvaraju širok potencijal za usmjeravanje energije u zgrade i time omogućuju uštedu troškova grijanja i umjetne rasvjete. Naravno, to se ne smije događati nekontrolirano, već mora biti podesivo pomoću kontroliranih sustava zasjenjivanja. Vanjski sustav zasjenjivanja za naš LAMILUX izlaz na ravni krov Comfort Swing prikladan je za to. S uvlačivim klizačima optimiziranim za buku, vanjska se tenda može jednostavno izvući pomoću tipki ili daljinskog upravljača, što omogućuje optimalnu kontrolu količine dnevnog svjetla koje ulazi u prostoriju. Provođenje kabela je skriveno i integrirano u gornji element.

Tehnički detalji

Precizno razvijena rješenja za dugotrajnu pouzdanost

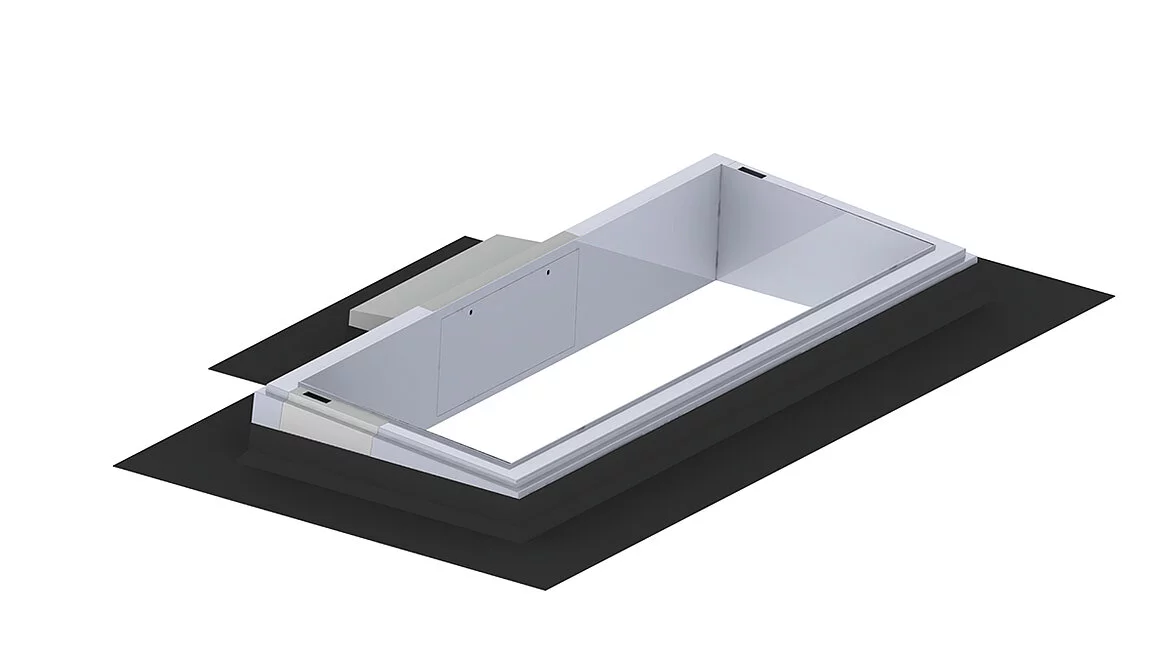

Gornji element

Gornji element (dimenzije građevinskog otvora krova 100 cm x 300 cm ili 100 cm x 350 cm) čini bazu konstrukcije. Pruža idealnu toplinsku vezu s konstrukcijom zgrade. Nastavni vijenac sastoji se od čelične konstrukcije i izoliran je u cijelosti mineralnom vunom. Iznutra je prekriven obloženim aluminijskim limom dostupnim u svim RAL Classic bojama, a izvana bijelo pigmentiranim stakloplastikom. Gornji element u skladu je s DIN 18234 – sprječavanje širenja požara na krovu bez dodatnih mjera.

Visina gornjeg elementa iznosi 41 cm na jednoj strani  i 50 cm na suprotnoj, dužoj strani. Nagib površine od 5° omogućuje optimalan učinak samočišćenja elementa.

Energetska učinkovitost

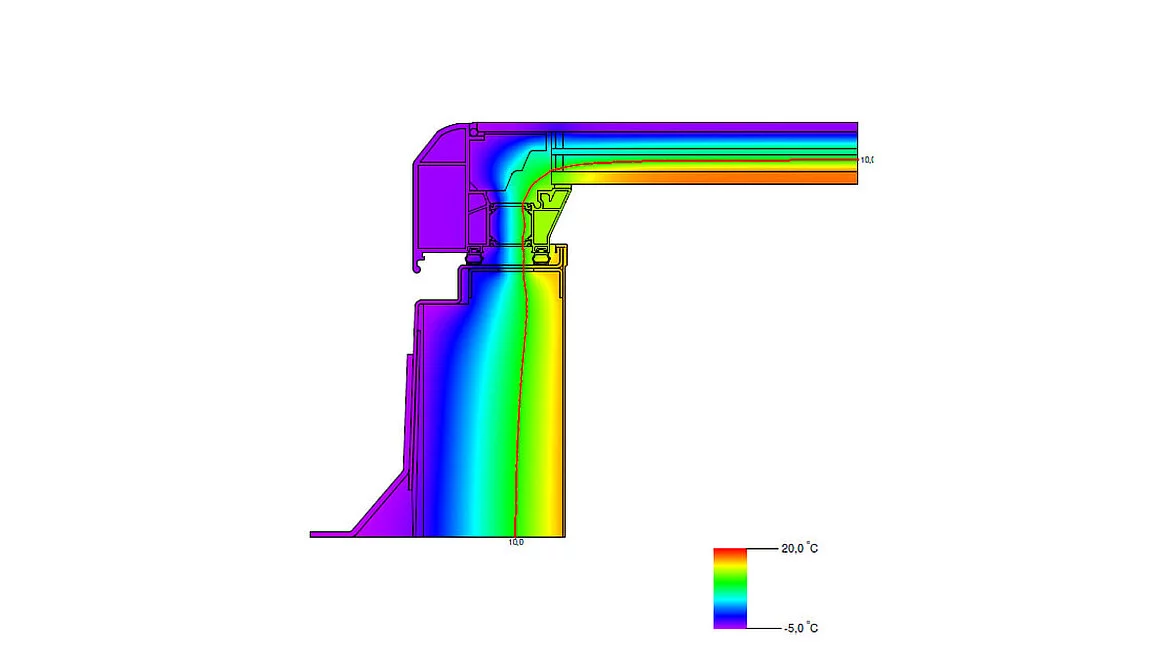

Naš LAMILUX izlaz na ravni krov Comfort Swing ima optimalne izotermne krivulje i time minimizirani rizik kondenzacije. Comfort Square također ima visoku toplinsku izolaciju u području spoja.

Pogon otvaranja

Kontinuirano i precizno otvaranje ostvaruje se duž cijelog krila pomoću pojedinačnog hidrauličkog cilindra, kojim upravlja električno pogonjena hidraulička jedinica (230 V). Izlaz na ravni krov Comfort Square opremljen je graničnim prekidačem za nadzor položaja otvaranja, kao i svjetlosnom barijerom za nadzor sigurnosne zone prolaza.

Za otvaranje elementa, hidraulična jedinica se upravlja ključem s prekidačem za sigurnost.

Može se otvoriti ili zatvoriti tijekom nestanka struje ručnim upravljanjem pomoću poluge

Preuzimanja

Tehnička dokumentacija i brošure

pdf
Izlaz na ravni krov Comfort
Brošura
pdf
Izlaz na ravni krov Comfort Swing
Upute za montažu
pdf
Izlaz na ravni krov Comfort Swing/Square 230V
Upute za uporabu
pdf
Izlaz na ravni krov Comfort Swing/Square 24V
Upute za uporabu
zip
Izlaz na ravni krov Comfort Swing
DWG
pdf
Čišćenje i održavanje
Upute

Novosti i posebne ponude

Zanimljivosti
Što je točno U-vrijednost?

Koeficijent prolaska topline, odnosno U-vrijednost građevinskog elementa predstavlja praktičnu mjeru njegove toplinske propusnosti, temeljenu na provođenju topline.
