IZLAZ NA RAVNI KROV COMFORT SQUARE

DNEVNO SVJETLO U KOMBINACIJI S EKSKLUZIVNIM DIZAJNOM

Izlaz na ravni krov Comfort Square

Galerija

Prednosti na prvi pogled

Izlaz na ravni krov Comfort Square

Dizajn i udobnost

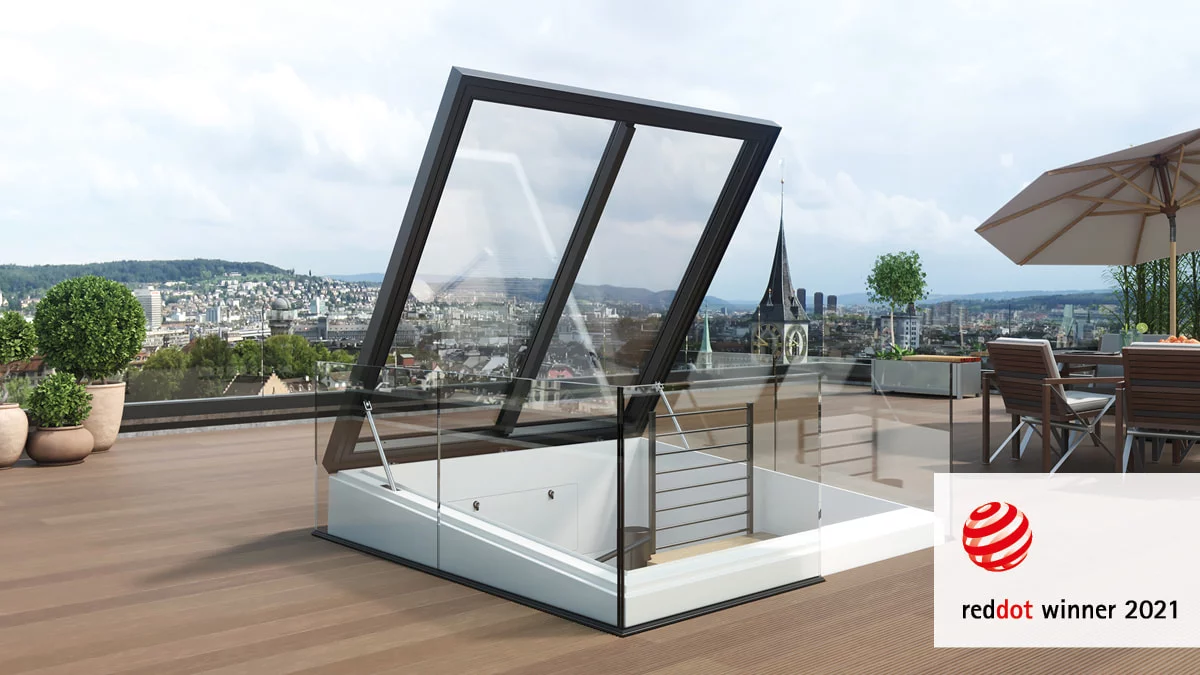

  • Dobitnik nagrade Red Dot Design Award 2021 u kategoriji Dizajn proizvoda
  • Maksimalni ulaz dnevnog svjetla s površinom stakla od 4 m²

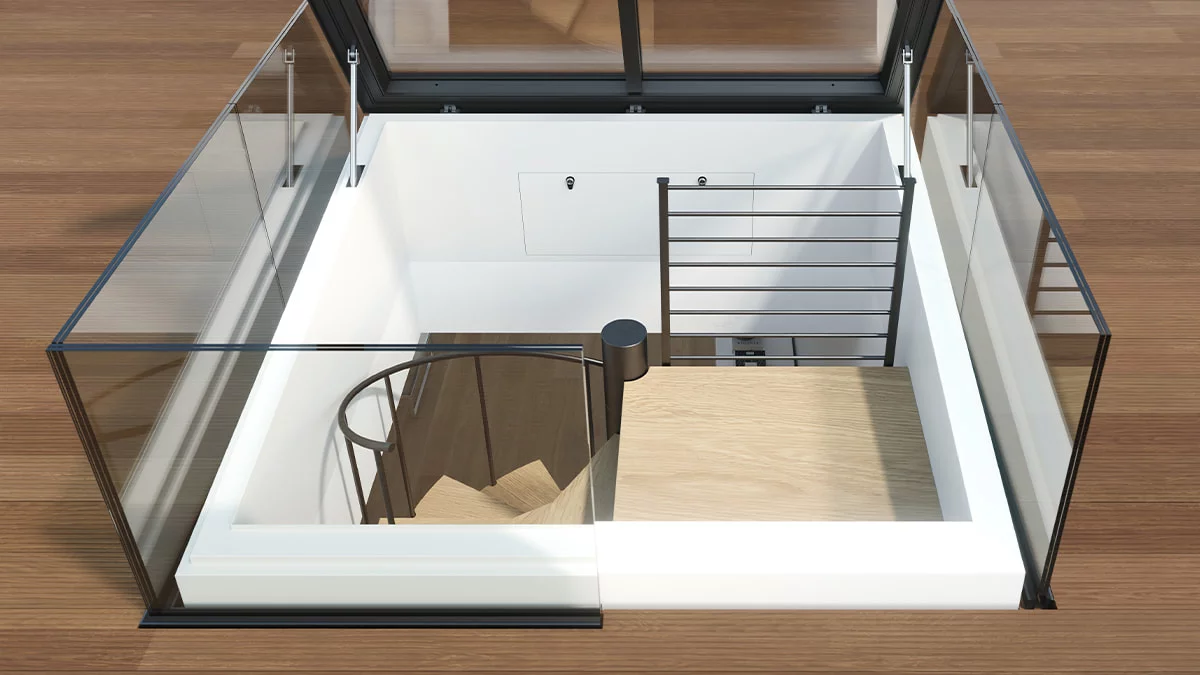

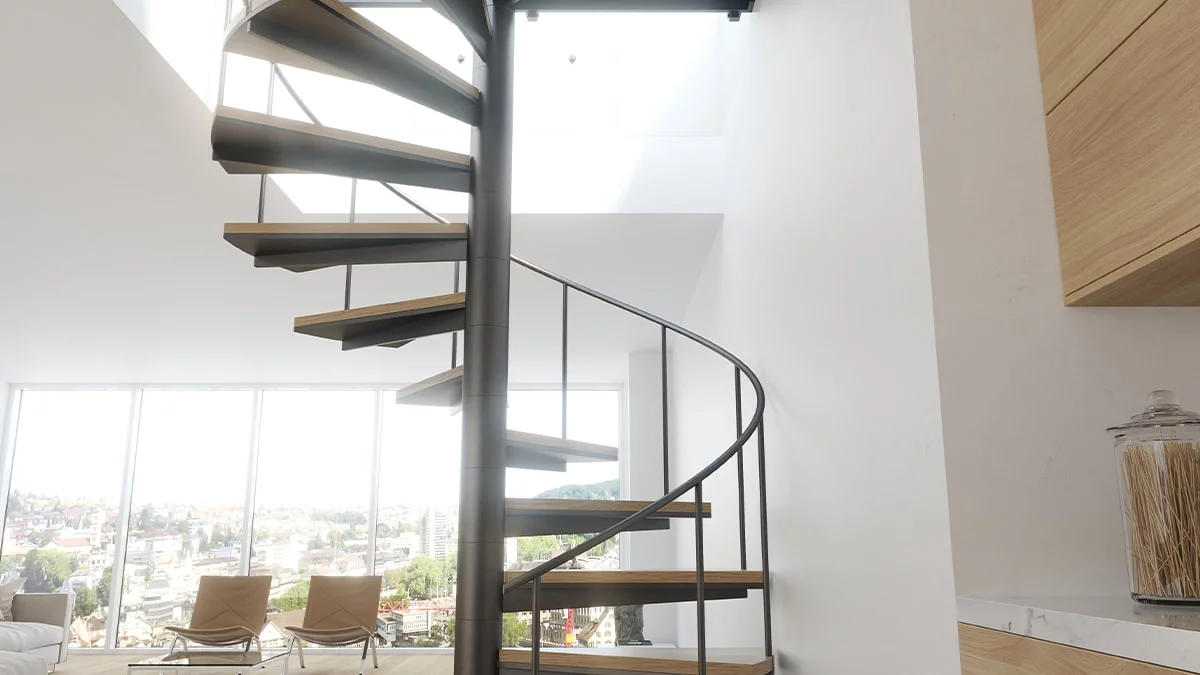

  • Arhitektonska sloboda za arhitekte, pristup krovu sada je moguć i putem spiralnih i platformskih stepenica
  • Optimalan izlaz vašoj krovnoj terasi, pristup se može ostvariti sa sve tri otvorene strane
  • Izlaz na ravnom krovu otvara se pod kutom od 70° za otprilike 45 sekundi

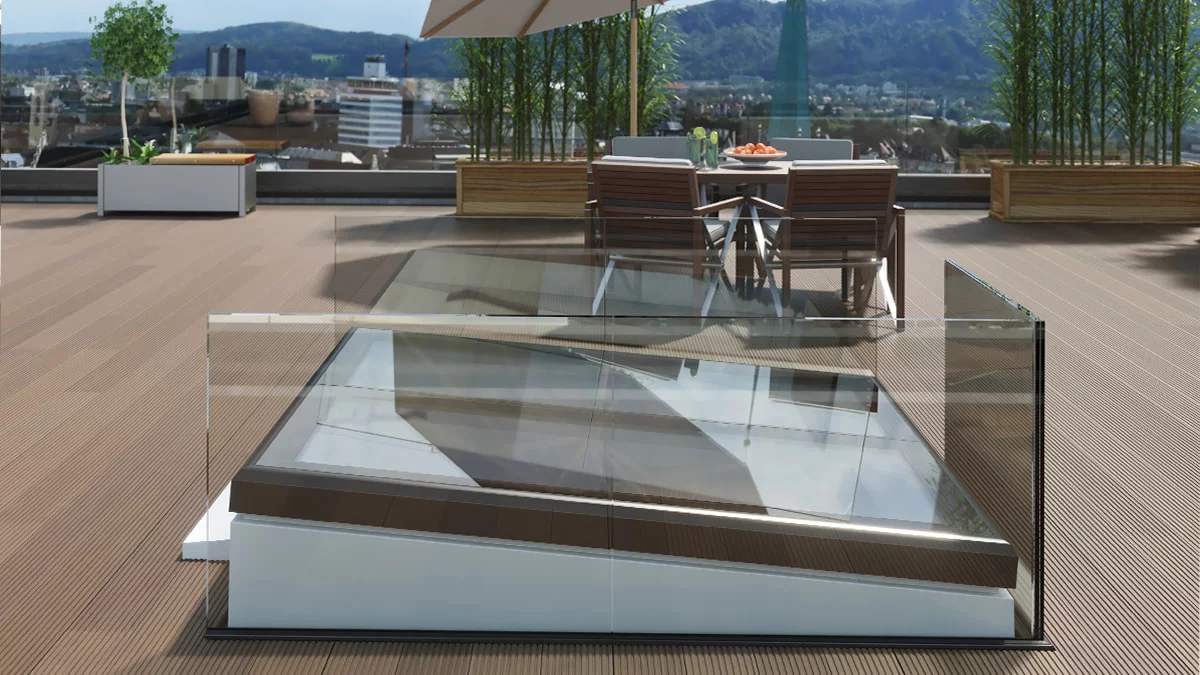

  • Sklopivi mehanizam pruža više prostora na krovnoj terasi
  • Samočišćenje zahvaljujući kosom uzvišenju i ravnom prijelazu s okvira na ostakljenje
  • Kontinuirano otvaranje pomoću hidrauličkog cilindra
  • Raznolikost boja prema RAL karti (rubni profili)
  • Sustav krila, motor za otvaranje i gornji element su u potpunosti prethodno sastavljeni u tvornici
Sigurnost
  • Funkcija zaustavljanja u nuždi tijekom procesa zatvaranja nadzirana svjetlosnom barijerom
  • Zatvaranje i otvaranje elementa putem ključa
  • Može se otvoriti ili zatvoriti tijekom nestanka struje ručnim upravljanjem pomoću poluge
  • Sukladnost s DIN 18234 bez dodatnih mjera (sprječavanje širenja požara na ravnom krovu)
  • Zaštita od pada prema DIN 18008-6
  • Standardno: Vanjska ploča ESG, unutarnja ploča VSG
  • Otpornost na vanjsku izloženost vatri od letećih iskri i toplinskog zračenja s klasifikacijom Broof(t1) prema DIN EN 13501-5
Energetska učinkovitost
  • Potpuna konstrukcija bez toplinskih mostova
  • Potpuno toplinski izolirani nastavni vijenac
  • Može se opremiti najkvalitetnijim funkcionalnim staklom
  • Minimizirani rizik kondenzacije

Varijante i dimenzije

Različite izvedbe prilagođene svakom projektu

Vrste ostakljenja
Oznaka Ug vrijednost Svojstva
W110 0,6 W/(m²K) 72 % svjetla · 51 % g-vrijednost · 39 dB
Dostupne dimenzije
Građevinski otvor (dimenzije za narudžbu)
200 / 200

Tehnički detalji

Precizno razvijena rješenja za dugotrajnu pouzdanost

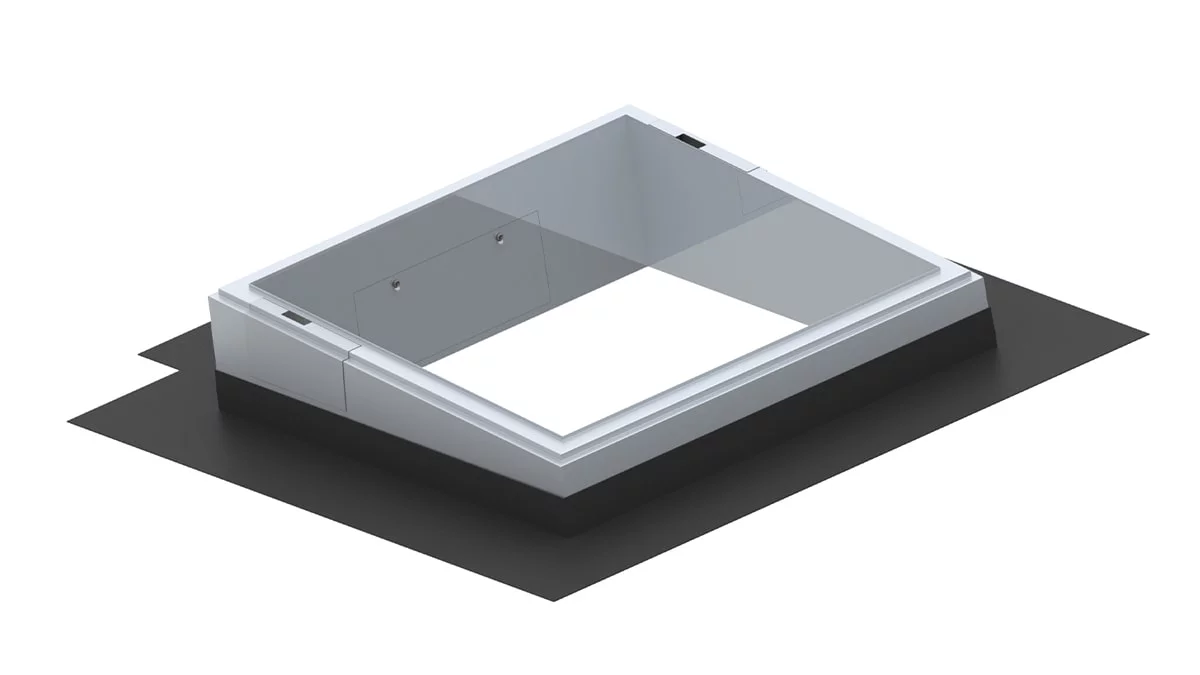

Gornji element

Gornji element (dimenzija građevinskog otvora 200×200 cm) čini bazu konstrukcije. Pruža idealnu toplinsku vezu s konstrukcijom zgrade. Gornji element sastoji se od čelične konstrukcije i izoliran je mineralnom vunom. Iznutra je prekriven obloženim aluminijskim limom dostupnim u svim RAL Classic bojama, a izvana bijelo pigmentiranim stakloplastikom. Gornji element u skladu je s DIN 18234 – sprječavanje širenja požara na krovu bez dodatnih mjera.

Visina gornjeg elementa iznosi 51 cm na jednoj strani, odnosno 68 cm na suprotnoj, dužoj strani. Nagib površine od 5° omogućuje optimalan učinak samočišćenja elementa.

Energetska učinkovitost

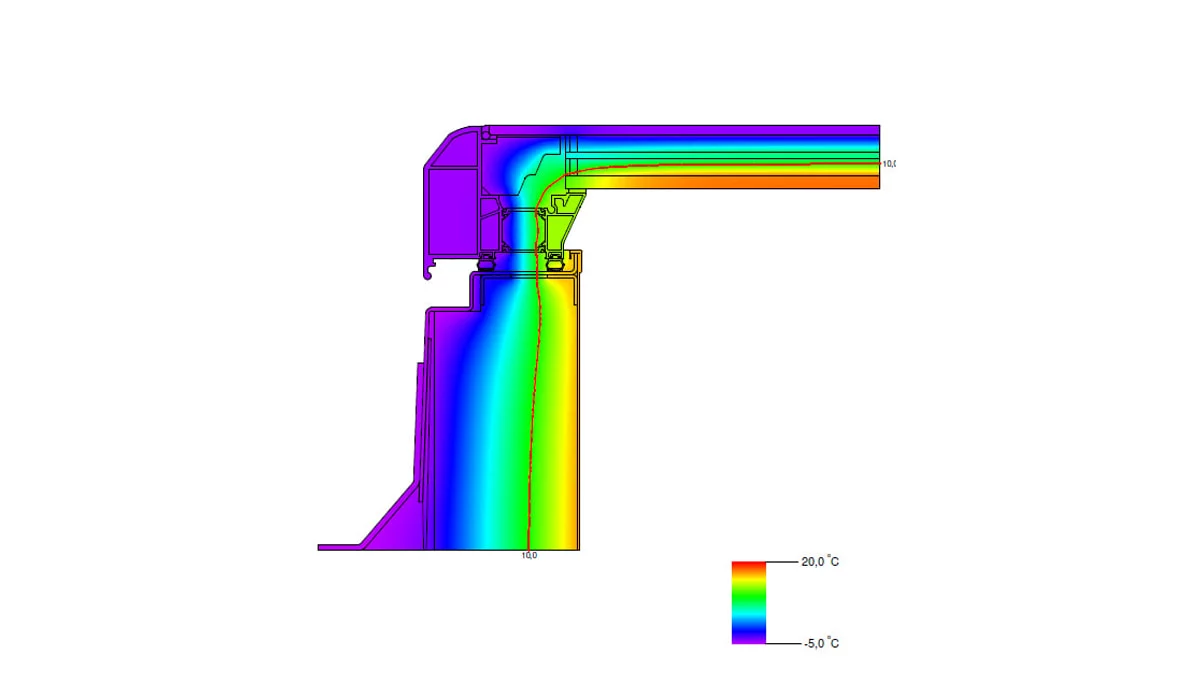

Naš LAMILUX izlaz na ravni krov Comfort Square ima optimalne izotermne krivulje i time minimizirani rizik kondenzacije. Comfort Square također ima visoku toplinsku izolaciju u području spoja.



Pogon otvaranja

Kontinuirano i precizno otvaranje ostvaruje se duž cijelog krila pomoću pojedinačnog hidrauličkog cilindra, kojim upravlja električno pogonjena hidraulička jedinica (230 V). Izlaz na ravni krov Comfort Square opremljen je graničnim prekidačem za nadzor položaja otvaranja, kao i svjetlosnom barijerom za nadzor sigurnosne zone prolaza.

Za otvaranje elementa, hidraulična jedinica se upravlja ključem s prekidačem za sigurnost.

Može se otvoriti ili zatvoriti tijekom nestanka struje ručnim upravljanjem pomoću poluge
